Goniometro circolare con indicazione degli angoli reciproci

INDICE:

  1. Strumento
    Descrizione dello strumento
  2. Caratteristiche
    Le caratteristiche dello strumento
  3. Uso del goniometro
    Uso del goniometro per la rilevazione dell’azimut sulla carta.
  4. Files in Pdf da scaricare
    Link a strumenti in formato pdf pronti per essere stampati.

LO STRUMENTO

CARATTERISTICHE

Lo strumento principale è rappresentato dalla scala esterna, un goniometro circolare con scala sessagesimale da 0° a 360° con divisione minima di 1°.
All’interno dello strumento c’è una seconda scala circolare con cifre più piccole su cui sono riportati gli azimut reciproci della scala sessagesimale esterna.
Al centro un piccolo circolo rosso è il collimatore del goniometro.

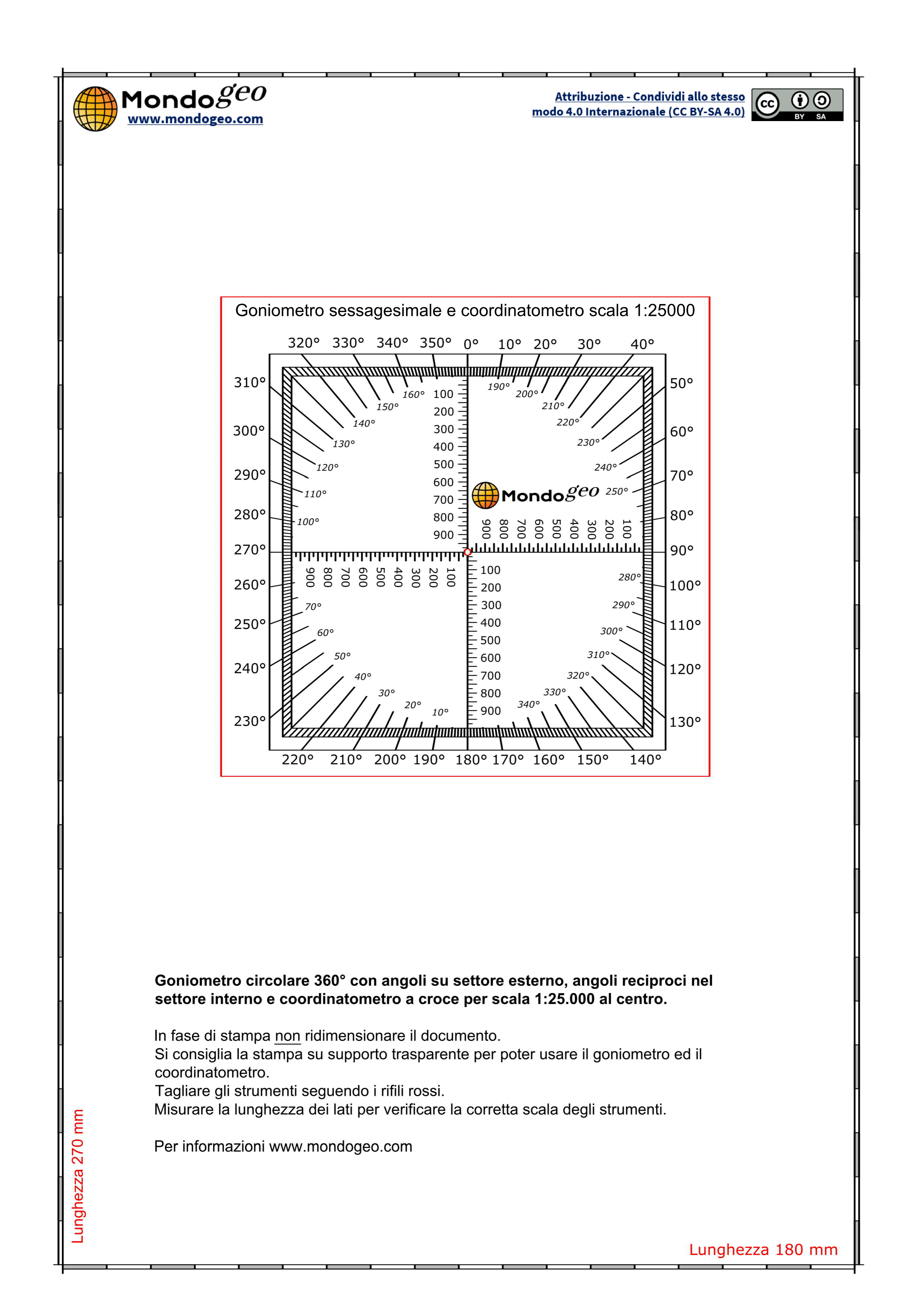

In altre versioni potrebbero essere inclusi ulteriori strumenti come coordinatometri.

COME USARE LO STRUMENTO

Azimut

Il goniometro viene utilizzato per misurare gli azimut sulla carta.

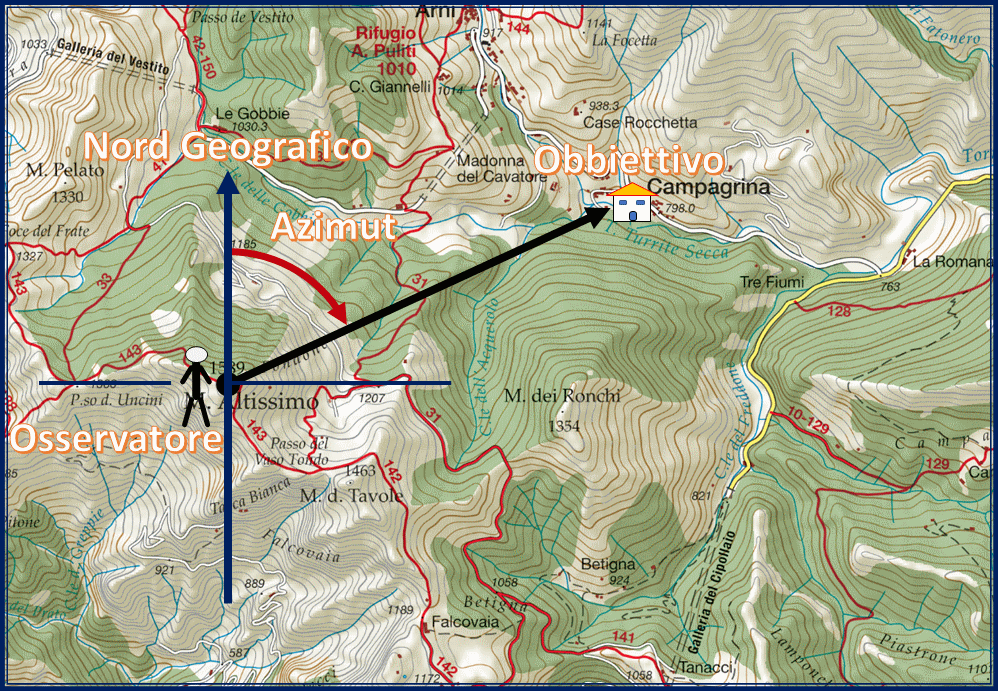

L’azimut di un obbiettivo rispetto ad un osservatore è la distanza angolare fra il nord geografico e l’obbiettivo.
Nella figura sotto l’osservatore è sulla vetta del monte Altissimo e l’obbiettivo è una casa di Campagrina.

Uso del goniometro

Per rilevare l’azimut si pone il goniometro con il collimatore sovrapposto all’osservatore, in questo caso la vetta del monte Altissimo, facendo attenzione a mantenere il nord, la barra verticale del goniometro, orientato verso l’alto della carta.
In questa situazione i lati del goniometro devono essere paralleli ai bordi della carta.
Non prendete come riferimento l’eventuale reticolo presente in quanto questo potrebbe non essere parallelo ai bordi della carta.

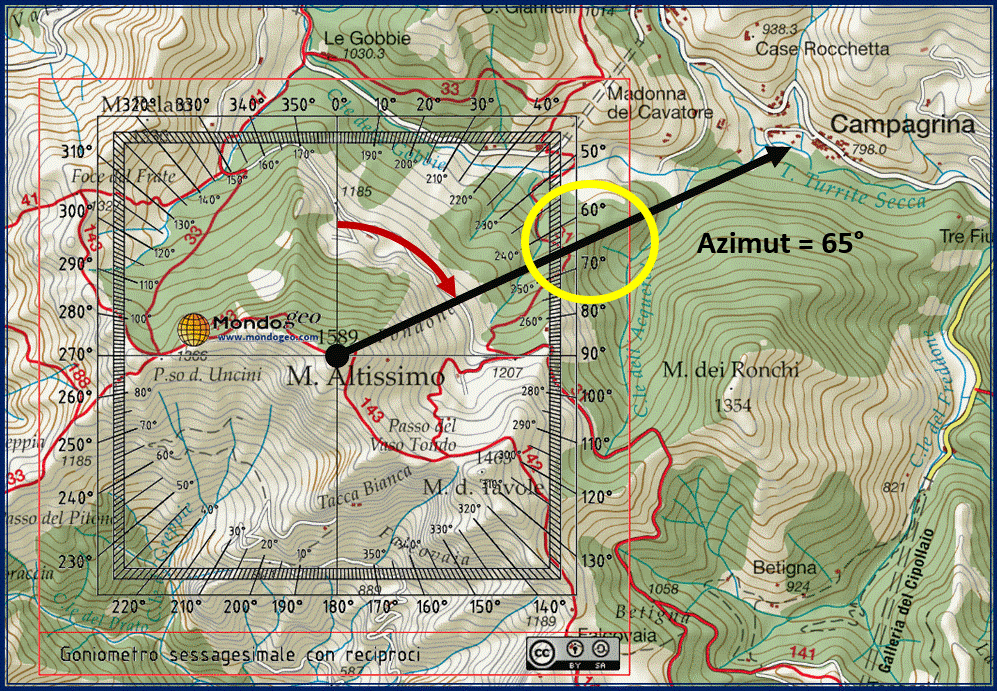

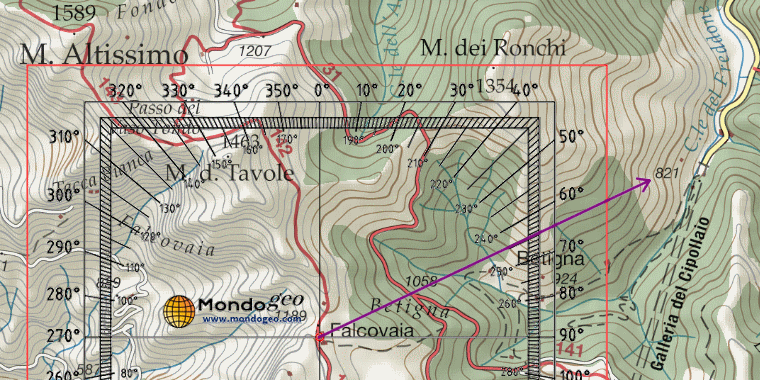

Tiriamo una riga dal centro del goniometro, dal collimatore, fino all’obbiettivo, Campagrina, oppure le uniamo con un righello. Sulla scala esterna del goniometro, dove la riga la incrocia, si legge il valore dell’azimut. In questo caso 65°.

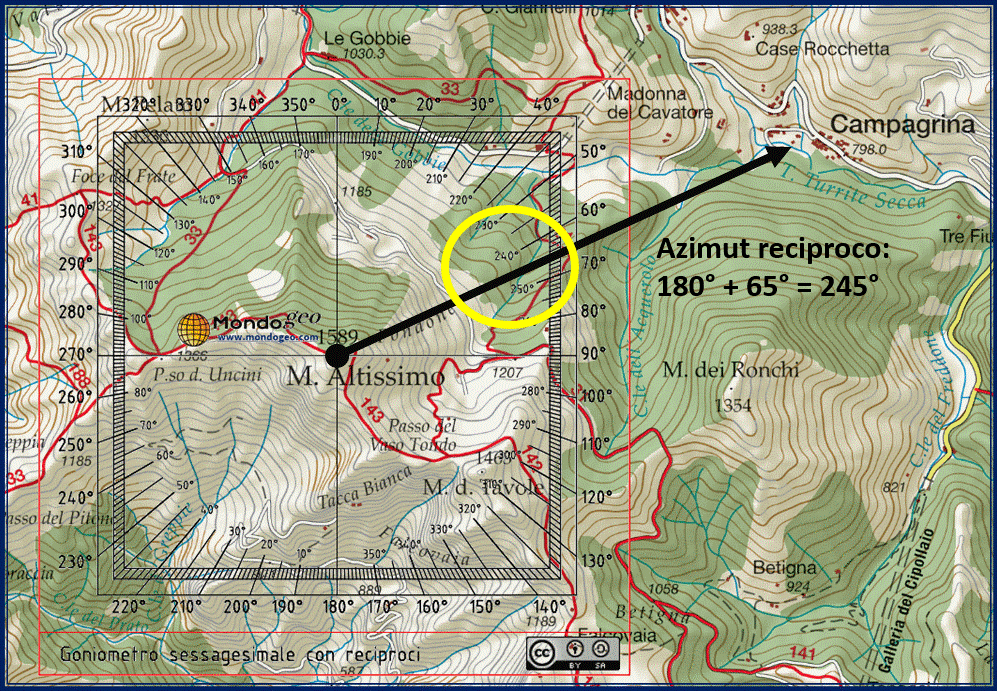

La scala interna invece indica il valore dell’azimut reciproco.

In questo caso si legge il valore di 245°.

L’azimut reciproco è l’azimut con cui un obbiettivo “vede” il suo osservatore. E’ usato, in ambiente, amche per identificare la propria posizione con il procedimento della triangolazione.
L’azimut reciproco corrisponde a:

–> Azimut + 180° per azimut compresi fra 0 e 180°

–> Azimut – 180° per azimut compresi fra 180° e 360°

RIFERIMENTI:

Goniometro circolare

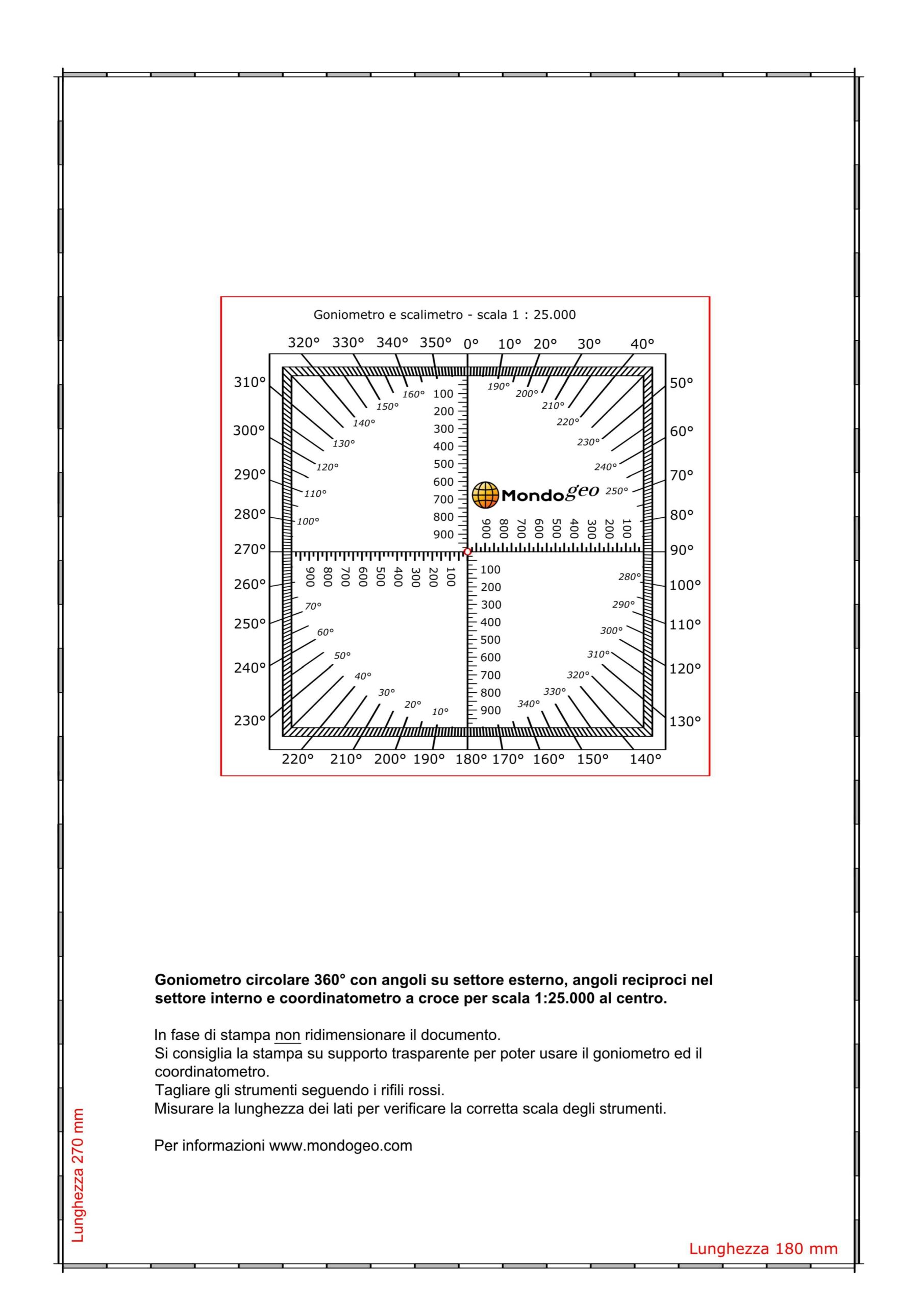

Goniometro sessagesimale con reciproci

Formato foglio: A4

Tipo file: pdf

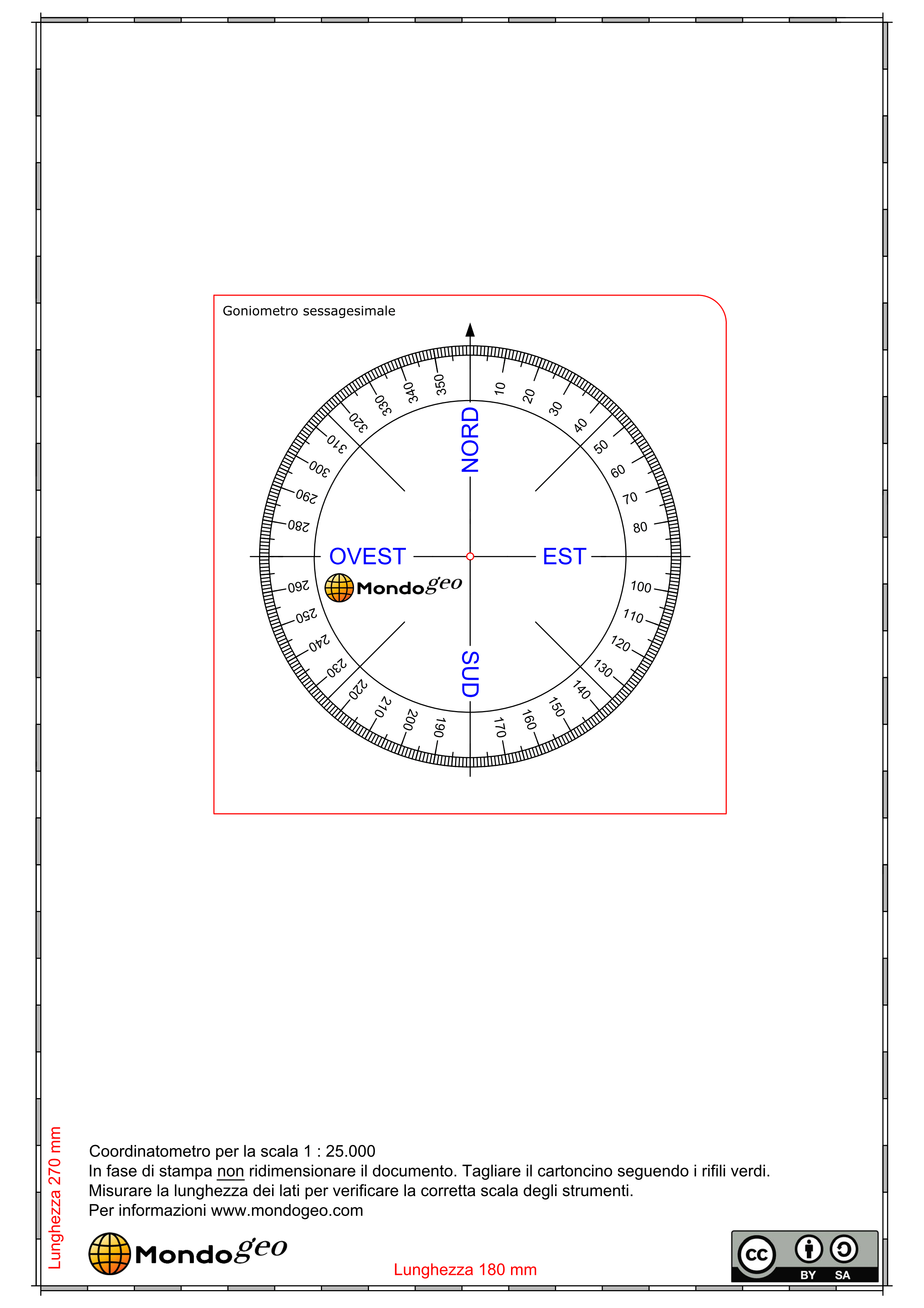

Goniometro sessagesimale circolare

Formato foglio: A4

Tipo file: .pdf
