- La mappa web interattiva
- Come usare la mappa web interattiva
- Mappe escursionistiche di Monte Morello e del sentiero 16 in formato pdf e georiferite
- Descrizione dei files e note per l’utilizzo
- Mappe di Monte Morello con fasce altimetriche
- I sentieri: dati specifici, grafico altimetrico e files gpx e kmz di ognuno
- Mappe e sentieri su Google Earth
- Mappe e sentieri con OkMap
- Importare mappe e tracce sui gps Garmin
- Note importanti e riferimenti legali
- Aggiornamenti e modifiche (7/7/2020)
Mappa interattiva dei sentieri di Monte Morello
Mappa dei sentieri di monte Morello sullo sfondo della Open Topo Map OSM.
Per tornare a questa finestra chiudere la finestra della mappa.
Accedi alla mappa interattiva
Accedi alla mappa interattiva
La mappa permette di:
– Visualizzare tutti i sentieri di Monte Morello
– Visualizzare i limiti delle mappe in pdf stampabili disponibili
– Visualizzare la base mappa Open Topo Map OSM
– Selezionare i layers visualizzati
– Selezionare i sentieri visualizzati
– Geolocalizzare la nostra posizione sulla mappa negli smartphone
– Effettuare delle misure di distanze ed aree sulla mappa sul pc
Come utilizzare la mappa
I SENTIERI VISUALIZZATI
La mappa visualizza i sentieri di Monte Morello.
Passando con il mouse sopra un sentiero questo viene evidenziato. Clikkando sul sentiero un popup ne indica il nome.
SELEZIONE DEI SENTIERI VISUALIZZATI
Nel box a destra, scegliendo uno o più sentieri sentiero, questi vengono selezionati e scompaiono gli altri. Il comando “Clear filter” sotto il box annulla la selezione.
SELEZIONE DEI LAYERS VISUALIZZATI
Dal pulsante “layers” è possibile scegliere quali visualizzare:
– i sentieri
– la mappa di base Open Topo Map OSM
GEOLOCALIZZAZIONE
E’ possibile geolocalizzare la nostra posizione con il pulsante Segnaposto. Clikkandolo partirà la funzione di localizzazione e la mappa verrà centrata nella Ns. posizione.
Nelle visualizzazione su smartphone o tablet, dopo aver attivato la geolocalizzazione, potrebbe essere necessario ridurre il livello di zoom per far apparire nuovamente la mappa.
A seconda delle configurazioni e del tipo di browser utilizzato potrebbe la geolocalizzazione potrebbe funzionare in modo parziale o non funzionare.
MAPPE ESCURSIONISTICHE DI MONTE MORELLO E SENTIERO 16
Mappe escursionistiche dell’area di Monte Morello in scala 1:25000 per il formato di stampa A4 o A3.
Queste sono pronte per la stampa in scala oppure per la visualizzazione georiferita su pc e gps Garmin.
Ultimo aggiornamento: aprile 2020
Per ogni mappa sono forniti:
– Immagine jpeg della mappa
– file di calibrazione okm per OkMap
– file di calibrazione world file compatibile con la maggior parte dei software di elaborazione dati gps
– file kmz per la visualizzazione su Google Earth e l’importazione su gps Garmin come Custom Map
Nota: file jgw con datum WGS84-UTM 32 (EPSG 32632)
Aree coperte dalle mappe

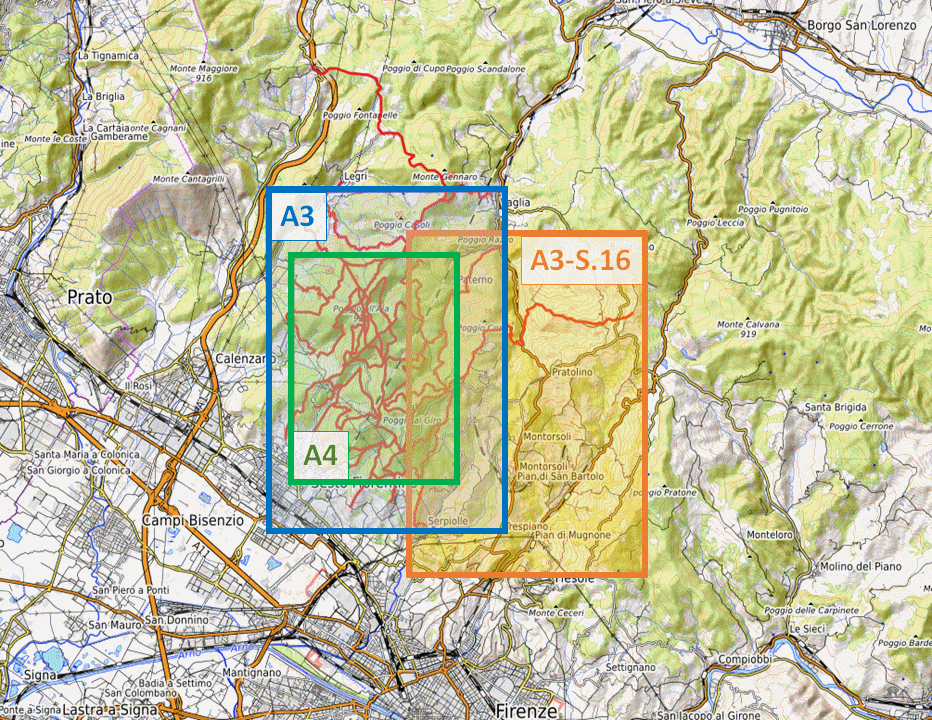

La carta a lato indica le aree coperte dalle tre mappe, A4, A3 ed A3 per sentiero 16.
E’ stata fatta una mappa specifica per il sentiero 16 in quanto nel formato A3 non sarebbe stato possibile includere tutto il sentiero 16 e la sentieristica di Monte Morello.

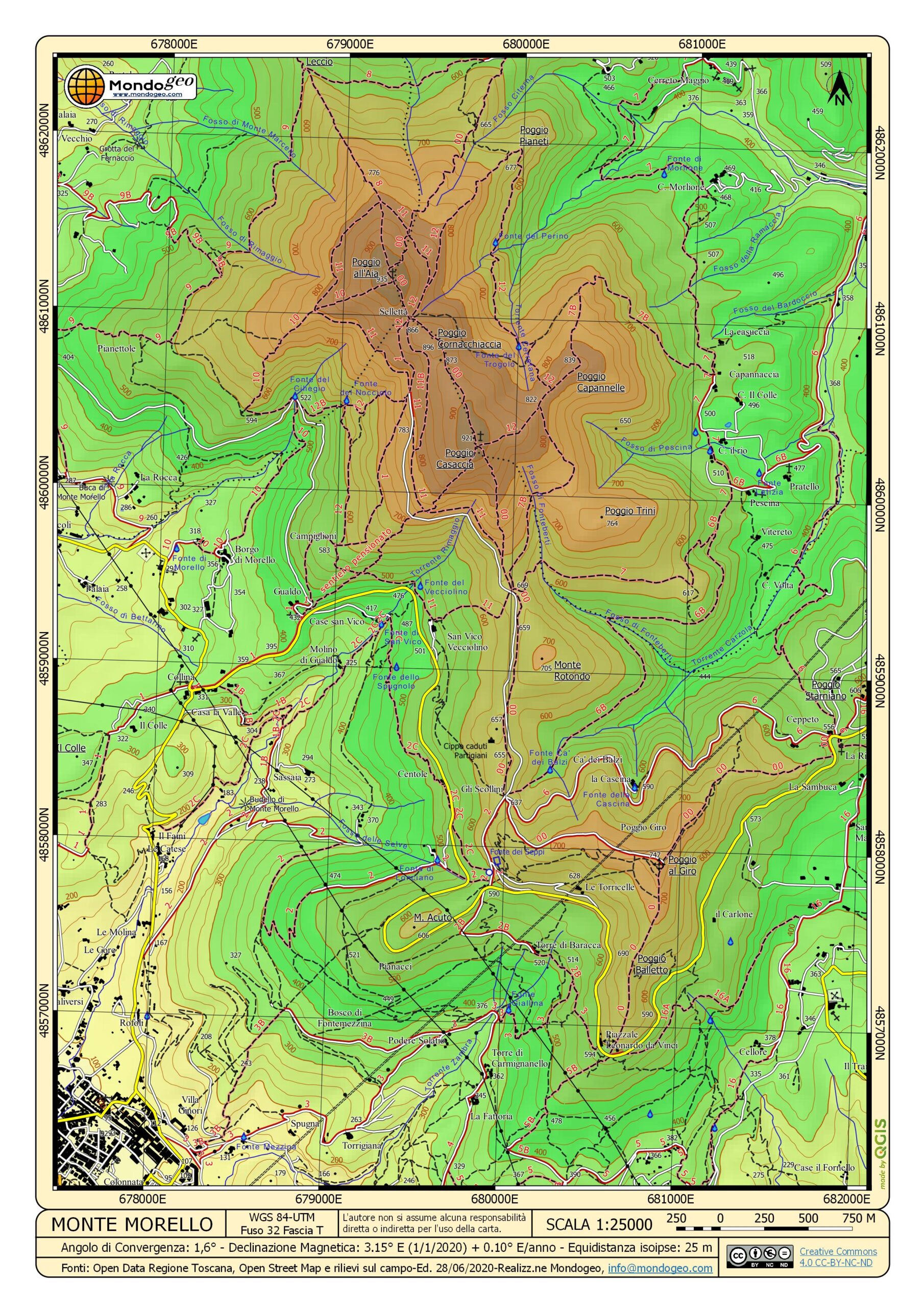

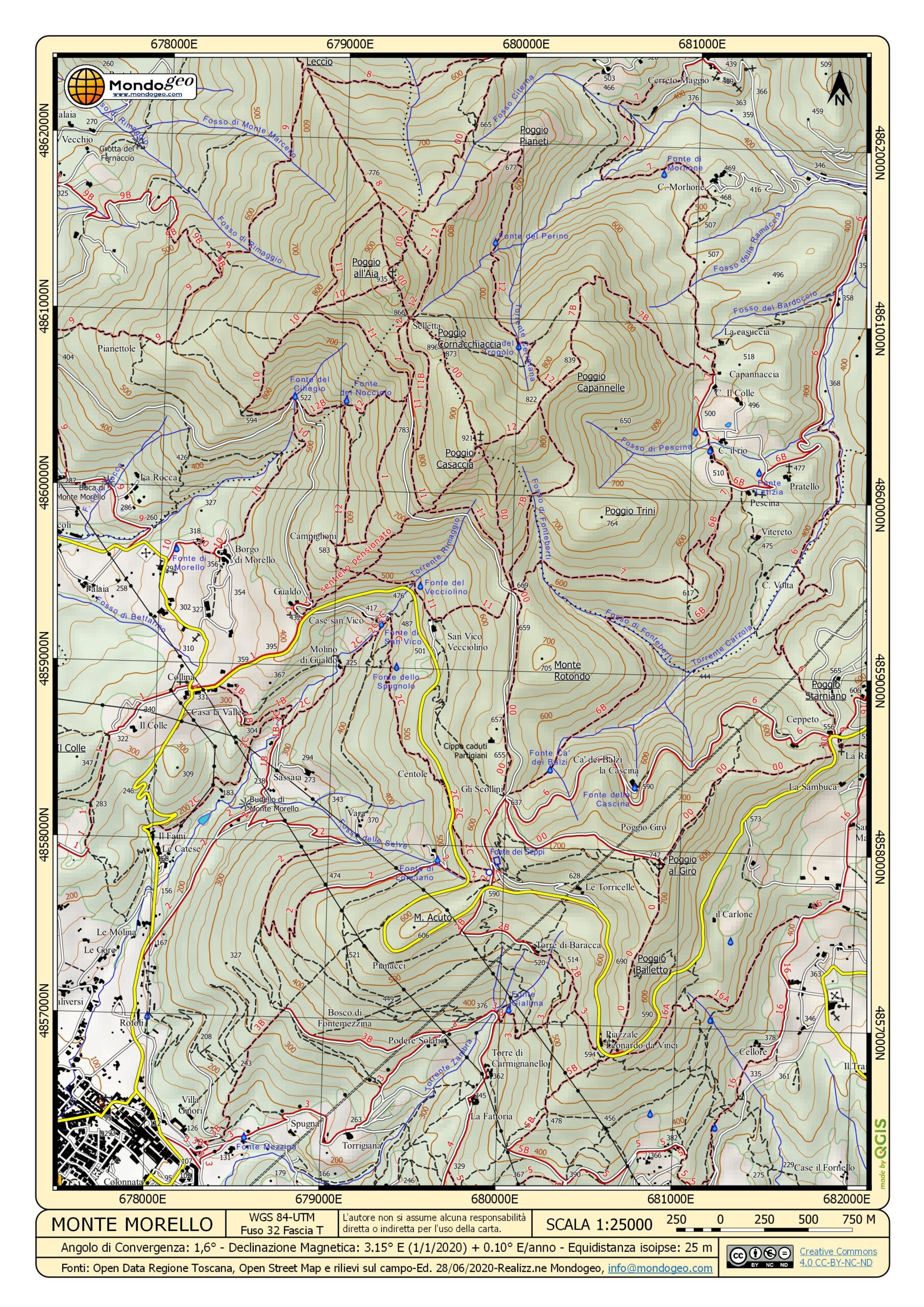

Monte Morello, la parte centrale, in formato A4 e scala 1:25.000
Ultima versione della mappa in formato A4 della parte centrale di monte Morello.
Sotto le varie versioni della mappa: pdf, immagini georiferite e file in formato kmz per Google Earth e CustomMap per gps Garmin.
File pdf per stampare la mappa su formato A4:
File compresso (.zip) della mappa raster e del file di calibrazione per OkMap (.okm):
File compresso (.zip) della mappa per Google Earth e come Garmin CustonMap (.kmz):
File compresso (.zip) della mappa raster e del file di calibrazione World File per Qgis ed altri software (.jgw):
Monte Morello, in formato A3 e scala 1:25.000
Ultima versione della mappa in formato A3 della parte centrale di Monte Morello.
Sotto le varie versioni della mappa: pdf, immagini georiferite e file in formato kmz per Google Earth e CustomMap per gps Garmin.
File pdf per stampare la mappa su formato A3:
File compresso (.zip) della mappa raster e del file di calibrazione per OkMap (.okm):
File compresso (.zip) della mappa per Google Earth e come Garmin CustonMap (.kmz):
File compresso (.zip) della mappa raster e del file di calibrazione World File per Qgis ed altri software (.jgw):

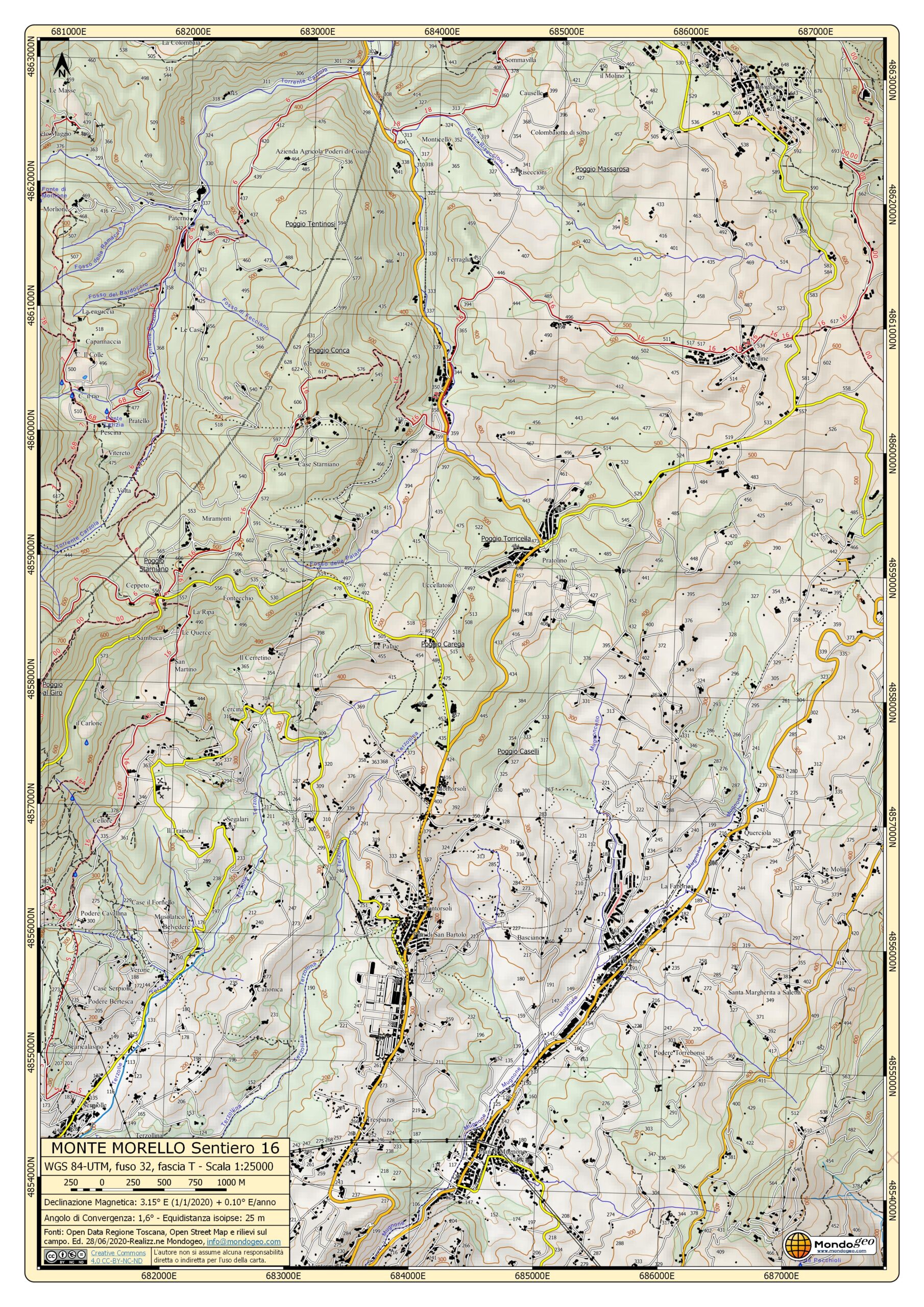

Monte Morello, sentiero 16, in formato A3 e scala 1:25.000
Ultima versione della mappa in formato A3 della parte di Monte Morello che comprende tutto il sentiero 16.
Sotto le varie versioni della mappa: pdf, immagini georiferite e file in formato kmz per Google Earth e CustomMap per gps Garmin.
File pdf per stampare la mappa su formato A3:
File compresso (.zip) della mappa raster e del file di calibrazione per OkMap (.okm):
File compresso (.zip) della mappa per Google Earth e come Garmin CustonMap (.kmz):
File compresso (.zip) della mappa raster e del file di calibrazione World File per Qgis ed altri software (.jgw):
DESCRIZIONE DEI FILES E NOTE PER L’UTILIZZO
La stampa
La stampa delle mappe in pdf deve essere fatta su fogli A4 o A3, a seconda della versione, senza alcun ridimesionamento in fase di stampa.
La carta stampata deve risultare in scala 1:25000 con quadrati del reticolo cartografico di lato 4cm x 4cm.
Dimensioni diverse del quadrato indicano una stampa non corretta.
Il file KMZ
Il file compresso con la mappa in formato kmz, una volta scompattato, può essere visualizzato su Google Earth semplicemente facindo doppio clik sul file.
Naturalmente occorre Google Earth installato e una connessione internet attiva.
Lo stesso file può essere usato come Custom Map sui gps Garmin copiandolo semplicemente nella cartella custom map del gps stesso e poi abilitando la visualizzazione della custom map dalla schermata mappa del gps.
Il file OKM
L’immagine mappa jpg assieme al file di calibrazione okm servono per poterla caricare da OkMap ed averla come mappa di sfondo georiferita.
Il file JPW
L’immagine mappa jpg assieme al file di calibrazione jpw, il world file, servono per poterla caricare con software di elaborazione dati georiferiti come OkMap e Qgis. Il sistem di riferimento utilizzato è WGS84-UTM 32 (EPSG 32632).
Nel cso non fosse presente il WGS84 scegliete il sistema IGM95.

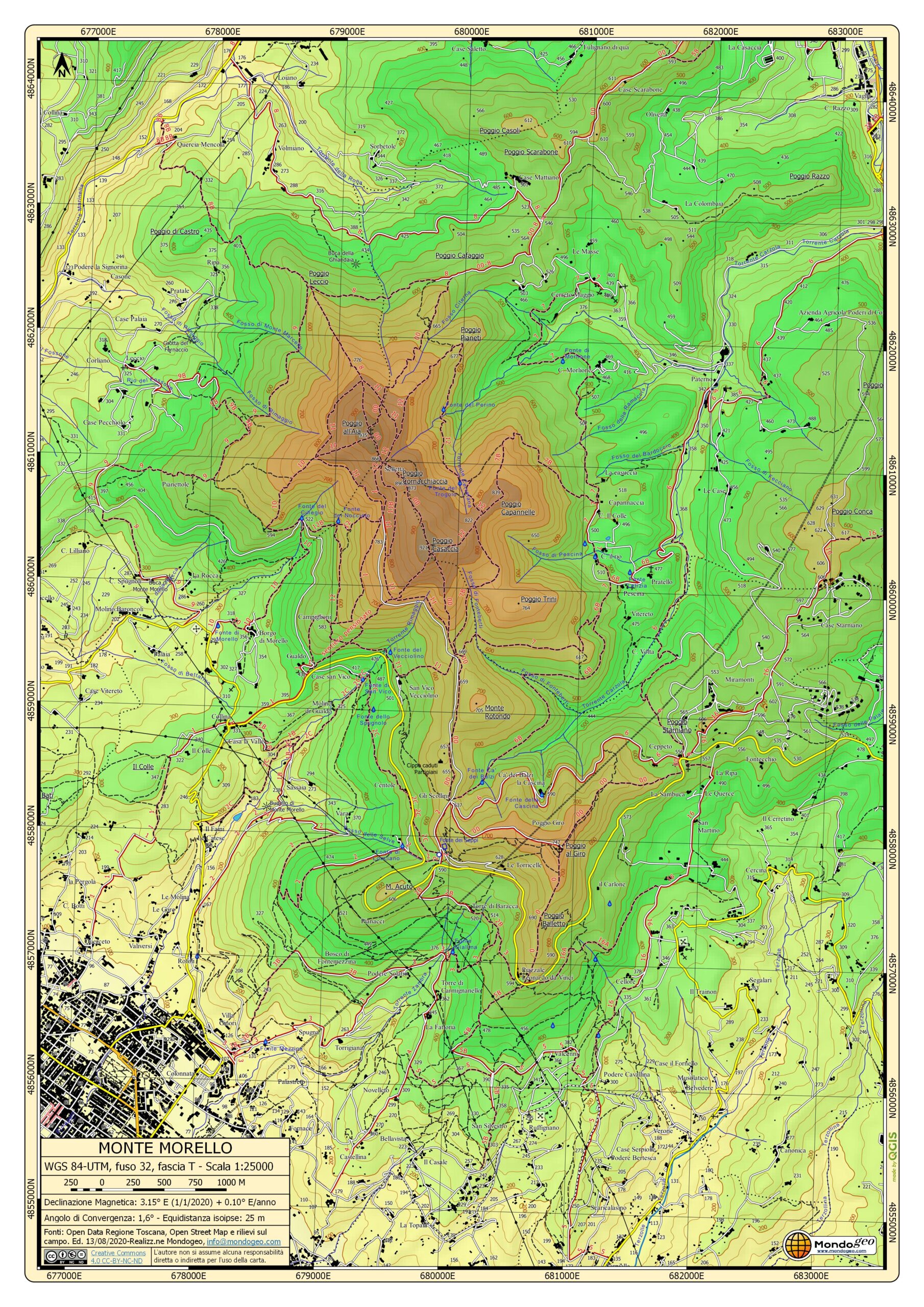

Mappe di Monte Morello con fasce altimetriche

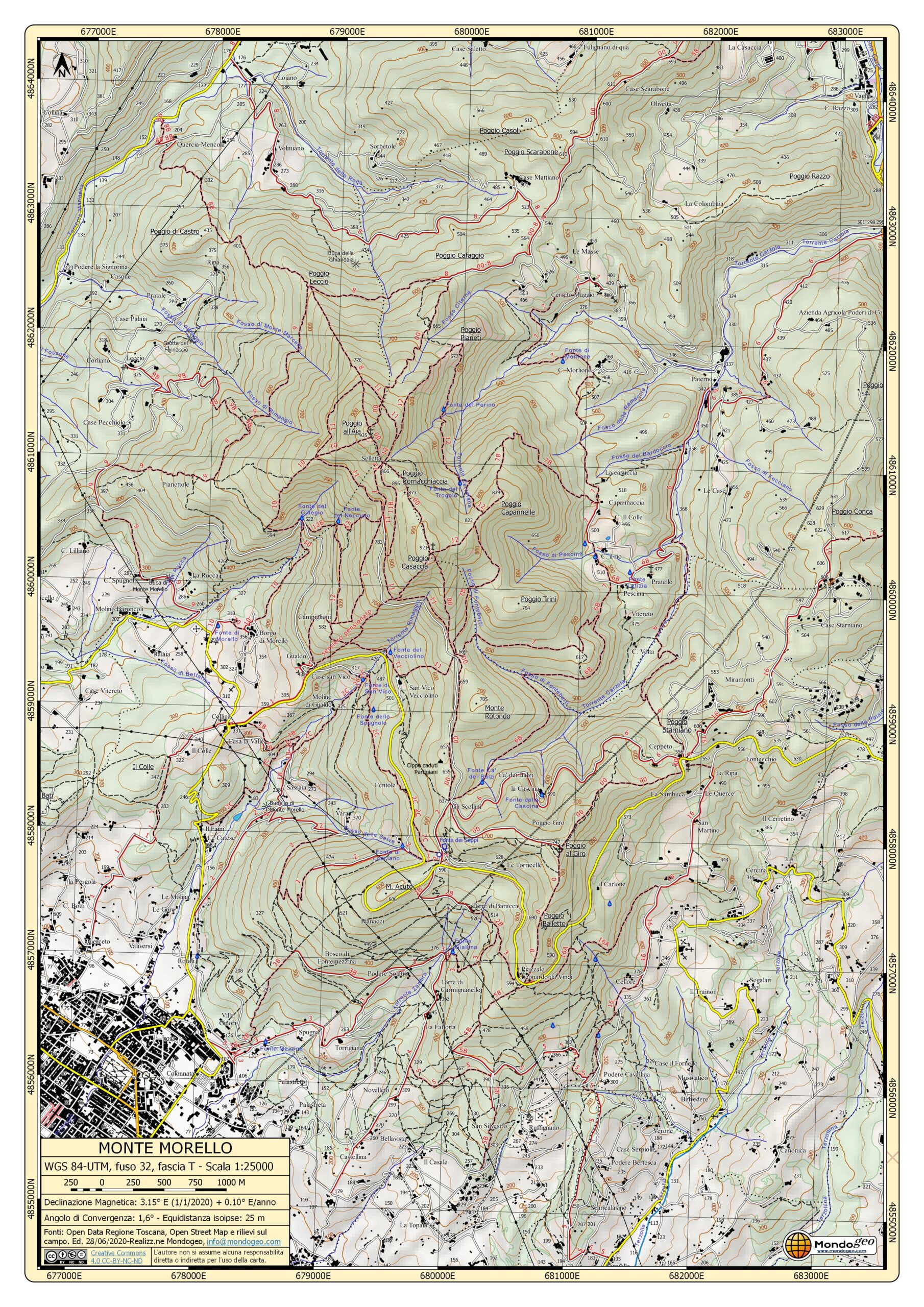

Le stesse mappe sopra riportate, nella versione del 28/6/2020, sono riproposte con l’aggiunta delle fasce altimetriche colorate. Questo permette un’immediata identificazione visiva dell’altimetria. Sono disponibili tutte le versioni delle mappe:
Formati A4, A3 ed A3 per sentiero 16. Le versioni sono: pdf, okm, ipg, jgw, tif, kml e kmz.

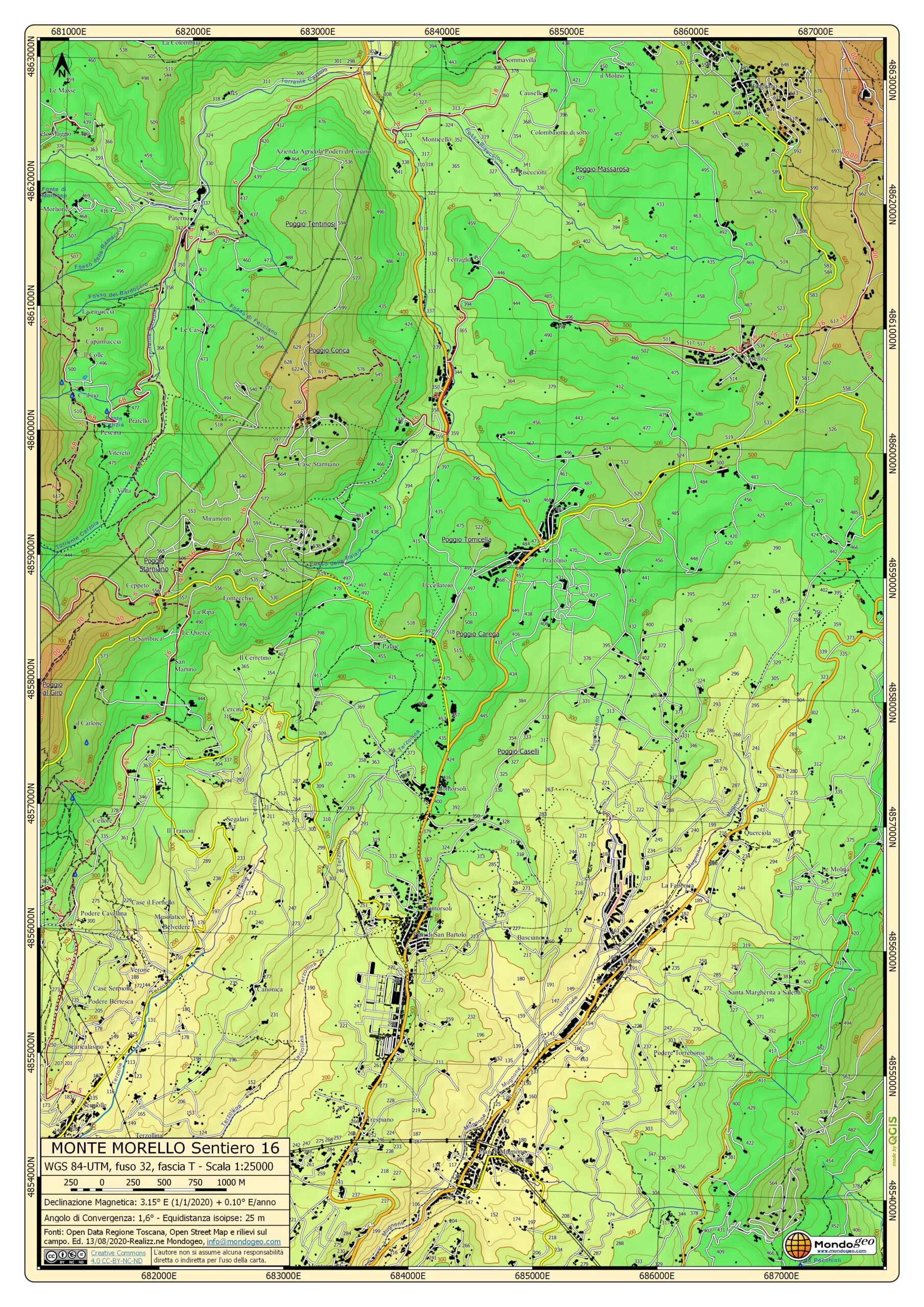

Mappa in formato A3 centrata sul sentiero 16
Mappa immagine jpg + file di calibrazione per OkMap
I SENTIERI: Dati specifici e files GPX e KMZ
Nell’elenco sono riportati tutti i dati dei singoli sentieri:
– lunghezza
– altimetria
– dislivello

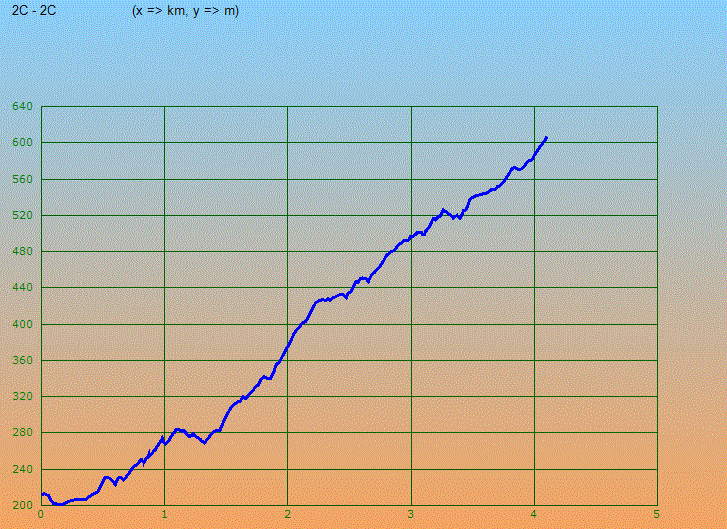

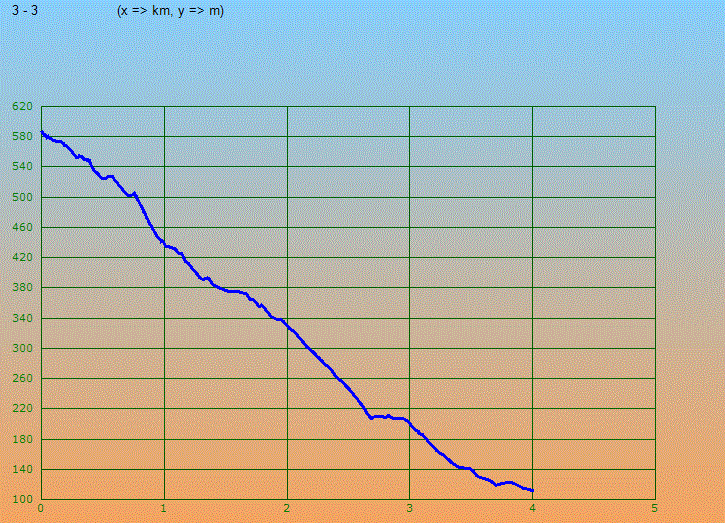

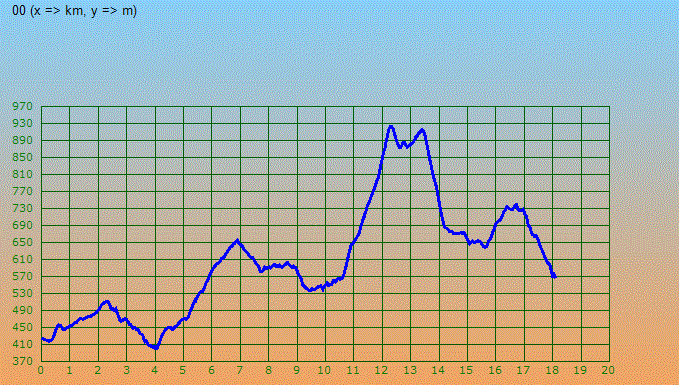

– grafico altitudine-distanza
– file gpx del sentiero
– file kmz del sentiero
Tutti i dati sono suddivisi per sentiero che sono elencati in ordine crescente.

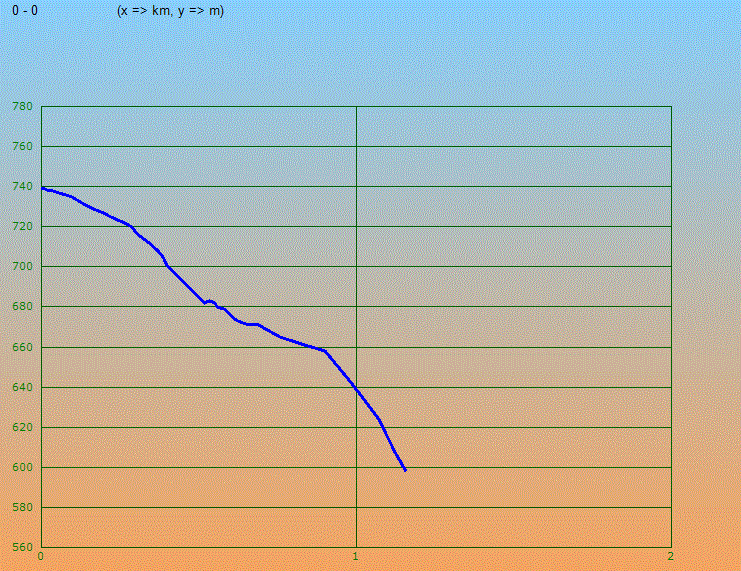

Sentiero Cai 0
Lunghezza: 1.200 m
Altitudina minima: 598 m
Altitudine Massima: 739 m
Dislivello in salita: 1 m
Dislivello in discesa: 142 m
Sentiero Cai 00
Lunghezza: 18.100 m
Altitudina minima: 401 m
Altitudine Massima: 923 m
Dislivello in salita: 981 m
Dislivello in discesa: 841 m

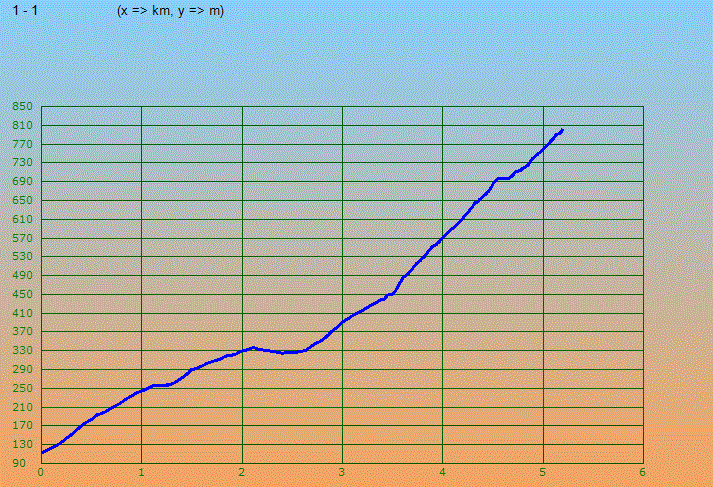

Sentiero Cai 1
Lunghezza: 5.200 m
Altitudina minima: 112 m
Altitudine massima: 802 m
Dislivello in salita: 701 m
Dislivello in discesa: 11 m

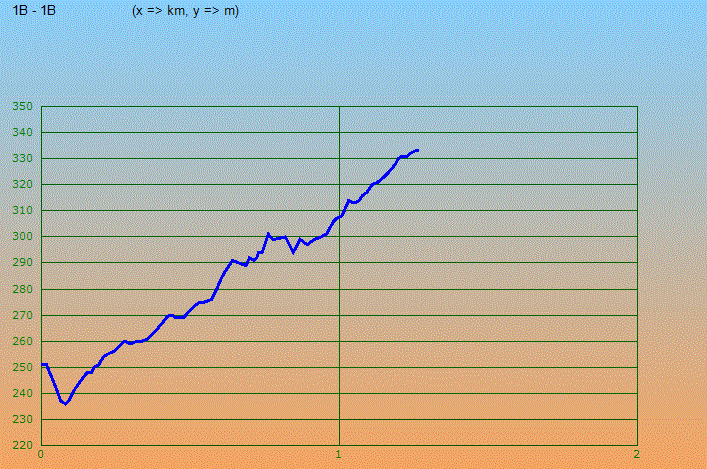

Sentiero Cai 1B
Lunghezza: 1.300 m
Altitudina minima: 236 m
Altitudine massima: 333 m
Dislivello in salita: 101 m
Dislivello in discesa: 19 m
Sentiero Cai 2
Lunghezza: 5.200 m
Altitudina minima: 147 m
Altitudine massima: 640 m
Dislivello in salita: 502 m
Dislivello in discesa: 9 m

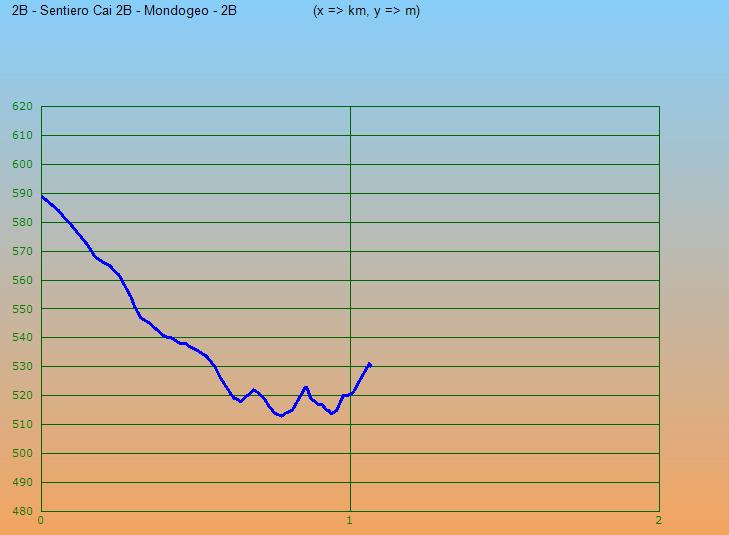

Sentiero Cai 2B
Lunghezza: 1.100 m
Altitudina minima: 513 m
Altitudine massima: 589 m
Dislivello in salita: 28 m
Dislivello in discesa: 87 m
Sentiero Cai 2C
Lunghezza: 4.100 m
Altitudina minima: 201 m
Altitudine Massima: 607 m
Dislivello in salita: 453 m
Dislivello in discesa: 58 m
Sentiero Cai 3
Lunghezza: 4.000 m
Altitudina minima: 111 m
Altitudine Massima: 588 m
Dislivello in salita: 15 m
Dislivello in discesa: 490 m

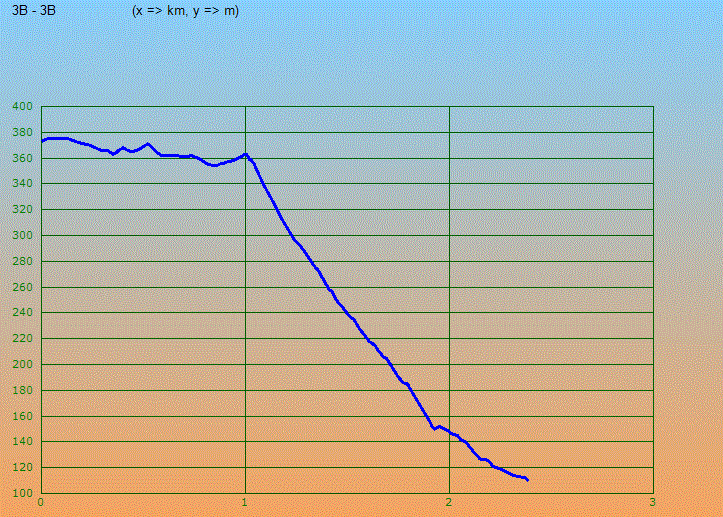

Sentiero Cai 3B
Lunghezza: 2.400 m
Altitudina minima: 110 m
Altitudine massima: 375 m
Dislivello in salita: 15 m
Dislivello in discesa: 278 m

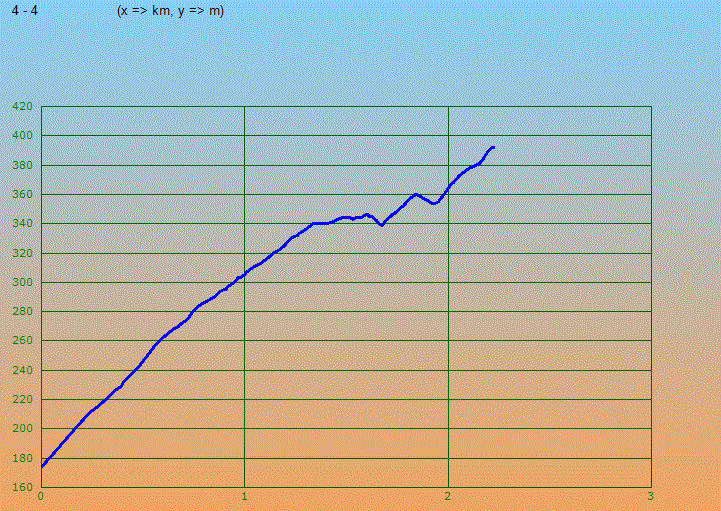

Sentiero Cai 4
Lunghezza: 2.200 m
Altitudina minima: 174 m
Altitudine massima: 392 m
Dislivello in salita: 231 m
Dislivello in discesa: 13 m
Sentiero Cai 5
Lunghezza: 4.000 m
Altitudina minima: 135 m
Altitudine massima: 392 m
Dislivello in salita: 272 m
Dislivello in discesa: 75 m

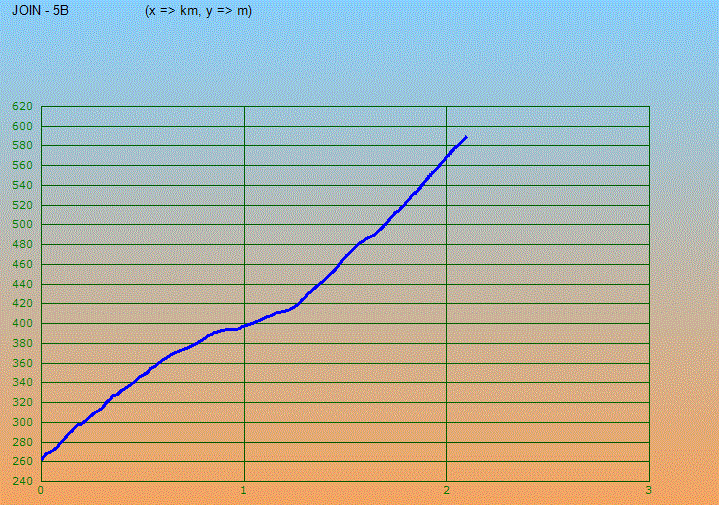

Sentiero Cai 5B
Lunghezza: 2.100 m
Altitudina minima: 262 m
Altitudine massima: 590 m
Dislivello in salita: 328 m
Dislivello in discesa: 0 m
Sentiero Cai 6
Lunghezza: 2.500 m
Altitudina minima: 299 m
Altitudine massima: 647 m
Dislivello in salita: 282 m
Dislivello in discesa: 622 m
Sentiero Cai 6B
Lunghezza: 4.100 m
Altitudina minima: 391 m
Altitudine massima: 640 m
Dislivello in salita: 306 m
Dislivello in discesa: 57 m

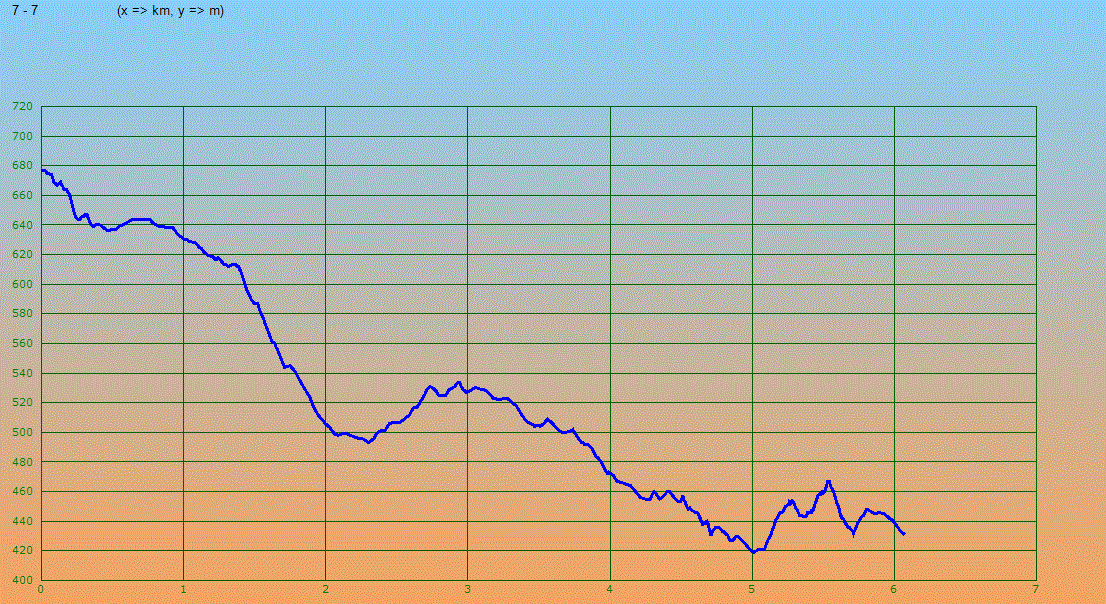

Sentiero Cai 7
Lunghezza: 6.100 m
Altitudina minima: 419 m
Altitudine massima: 677 m
Dislivello in salita: 152 m
Dislivello in discesa: 398 m
27/6/2020, Rilevato ed aggiornato il tratto fra Cerreto Maggio e Case Morlione.

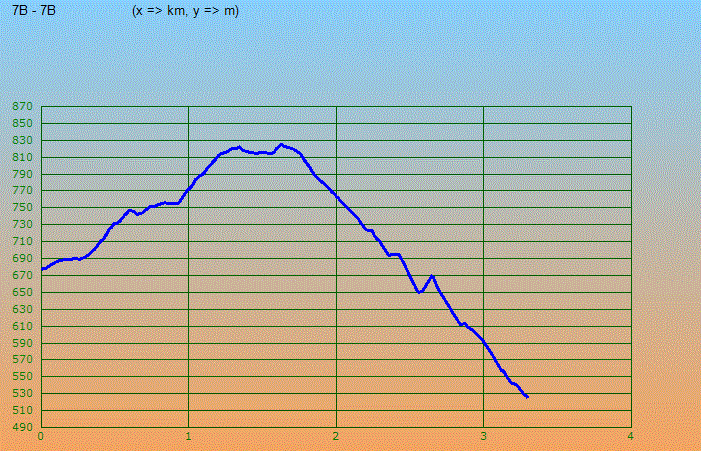

Sentiero Cai 7B
Lunghezza: 3.300 m
Altitudina minima: 525 m
Altitudine massima: 825 m
Dislivello in salita: 171 m
Dislivello in discesa: 323 m

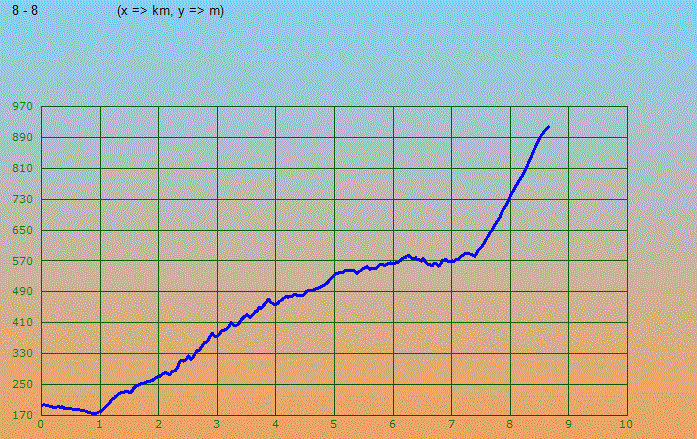

Sentiero Cai 8
Lunghezza: 8.700 m
Altitudina minima: 176 m
Altitudine massima: 919 m
Dislivello in salita: 847 m
Dislivello in discesa: 125 m

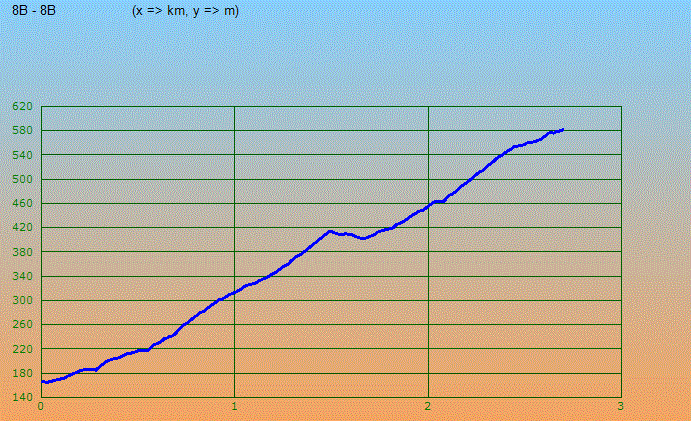

Sentiero Cai 8B
Lunghezza: 2.700 m
Altitudina minima: 165 m
Altitudine massima: 583 m
Dislivello in salita: 430 m
Dislivello in discesa: 14 m
Sentiero Cai 9
Lunghezza: 5.000 m
Altitudina minima: 260 m
Altitudine massima: 613 m
Dislivello in salita: 145 m
Dislivello in discesa: 467 m
Sentiero Cai 9B
Altitudina minima: 310 m
Altitudine massima: 607 m
Dislivello in salita: 27 m
Dislivello in discesa: 324 m

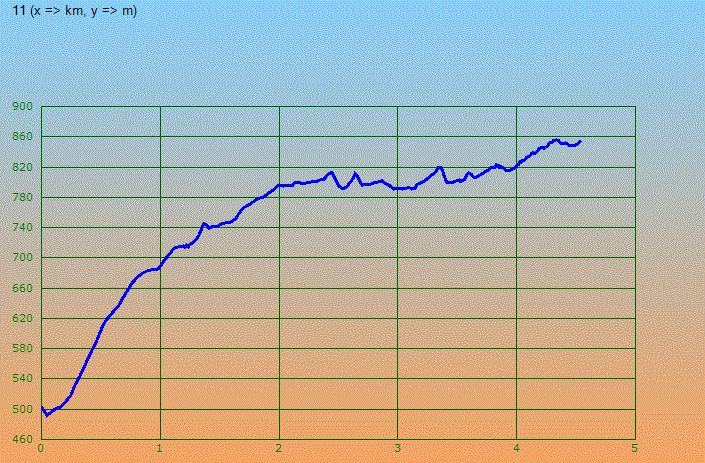

Sentiero Cai 11
Lunghezza: 4.500 m
Altitudina minima: 503 m
Altitudine massima: 855 m
Dislivello in salita: 448 m
Dislivello in discesa: 96 m

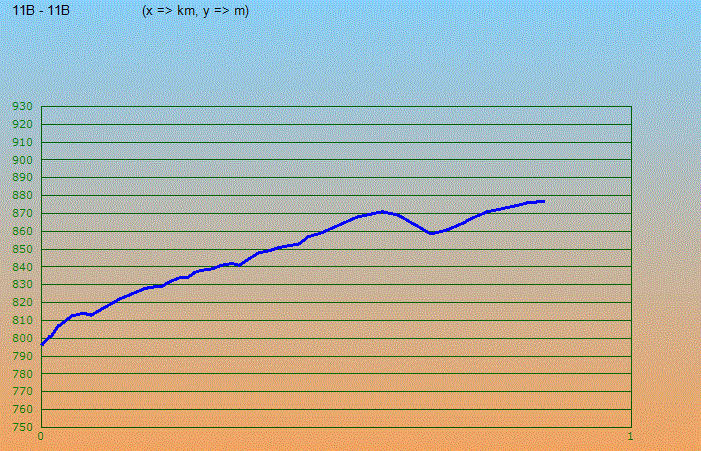

Sentiero Cai 11B
Lunghezza: 900 m
Altitudina minima: 796 m
Altitudine massima: 877 m
Dislivello in salita: 90 m
Dislivello in discesa: 10 m

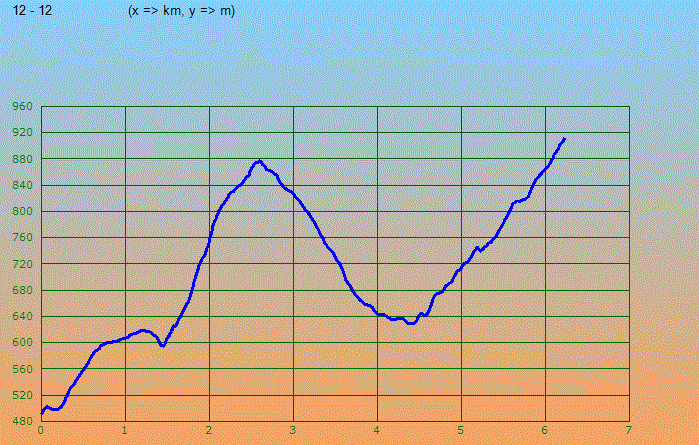

Sentiero Cai 12
Lunghezza: 6.200 m
Altitudina minima: 491 m
Altitudine massima: 912 m
Dislivello in salita: 733 m
Dislivello in discesa: 312 m

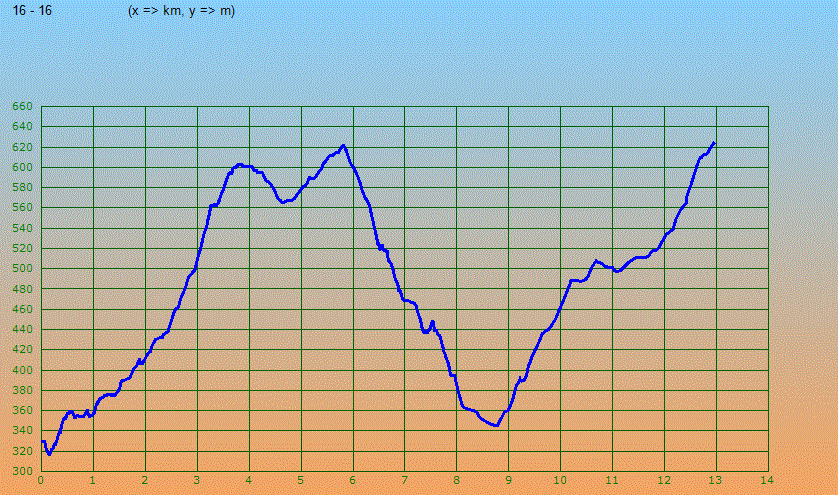

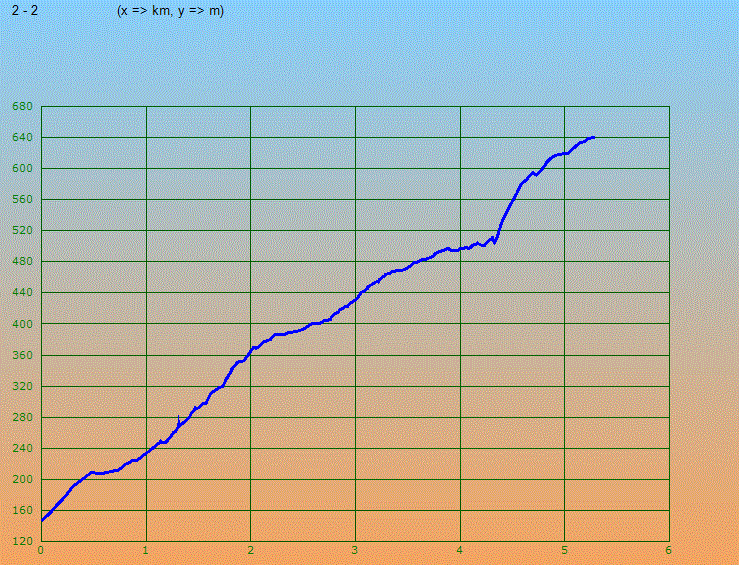

Sentiero Cai 16
Lunghezza: 13.000 m
Altitudina minima: 316 m
Altitudine massima: 625 m
Dislivello in salita: 674 m
Dislivello in discesa: 379 m

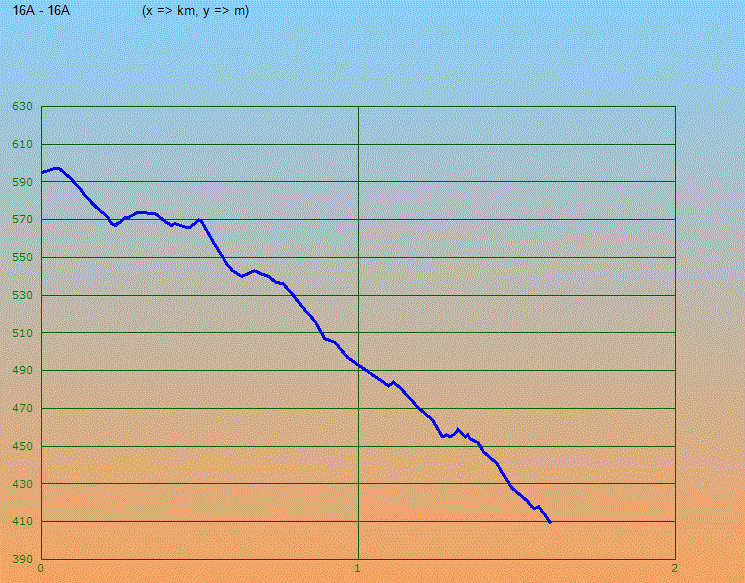

Sentiero Cai 16A
Lunghezza: 1.600 m
Altitudina minima: 409 m
Altitudine massima: 597 m
Dislivello in salita: 12 m
Dislivello in discesa: 198 m
Sentiero Cai 58
Lunghezza: 2.300 m
Altitudina minima: 281 m
Altitudine massima: 582 m
Dislivello in salita: 1 m
Dislivello in discesa: 302 m

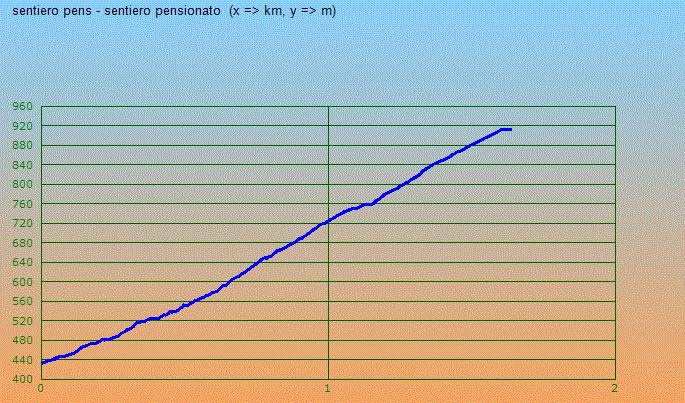

Sentiero del pensionato
Lunghezza: 1.600 m
Altitudina minima: 433 m
Altitudine massima: 913 m
Dislivello in salita: 480 m
Dislivello in discesa: 1 m
Mappe e sentieri su Google Earth
Per poter utilizzare al meglio Google Earth occorre installarlo in locale sul pc ed avere una connessione internet attiva.

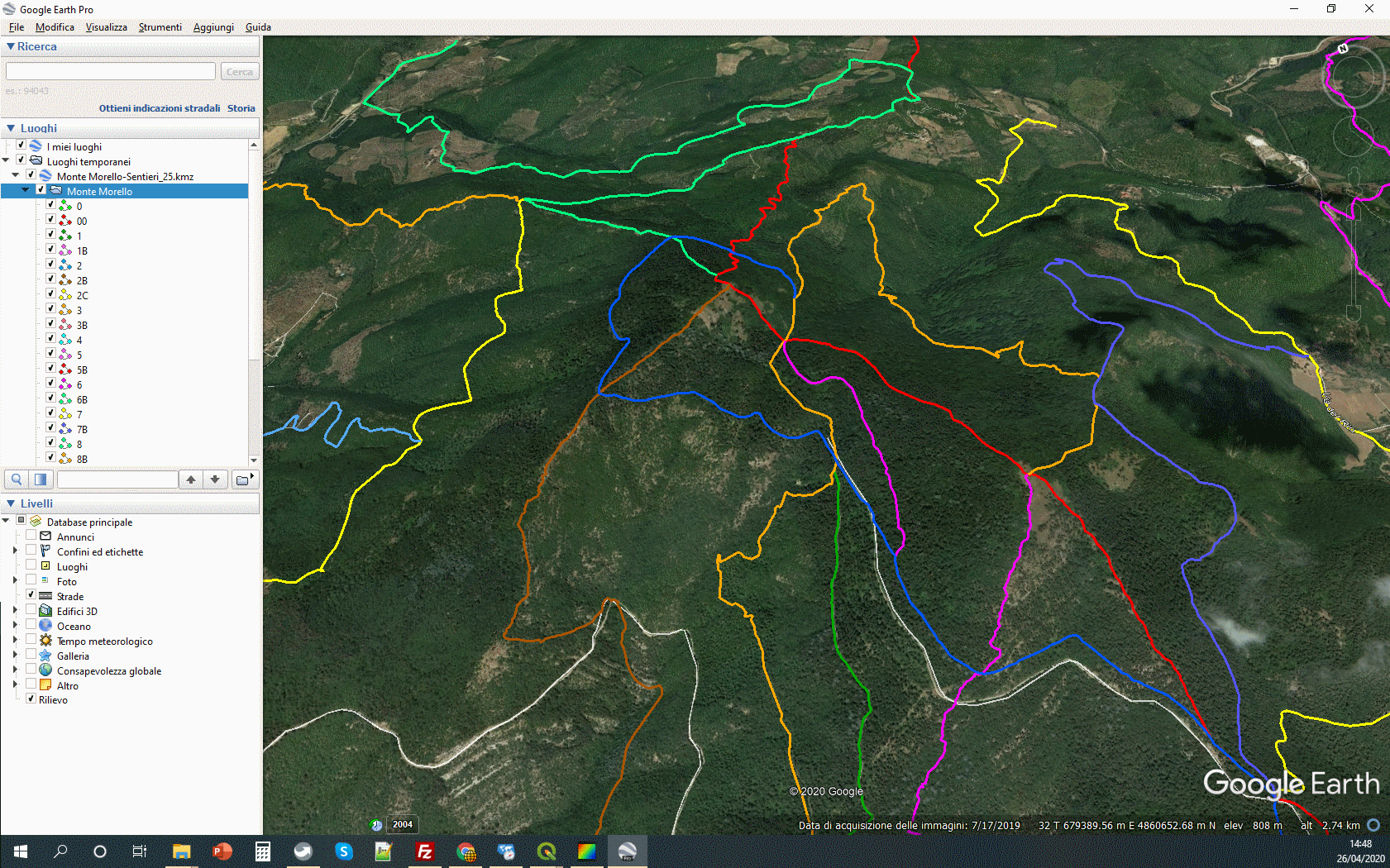

I sentieri si possono vedere su Google Earth semplicemente facendo doppio click sui files kmz.
Più sentieri possono esere visualizzati contemporaneamente.
Anche le mappe si possono vedere su Google Earth facendo doppio click sui files kmz delle mappe.
I sentieri possono essere visualizzare contemporaneamente con le mappe.
Mappe e sentieri con OkMap

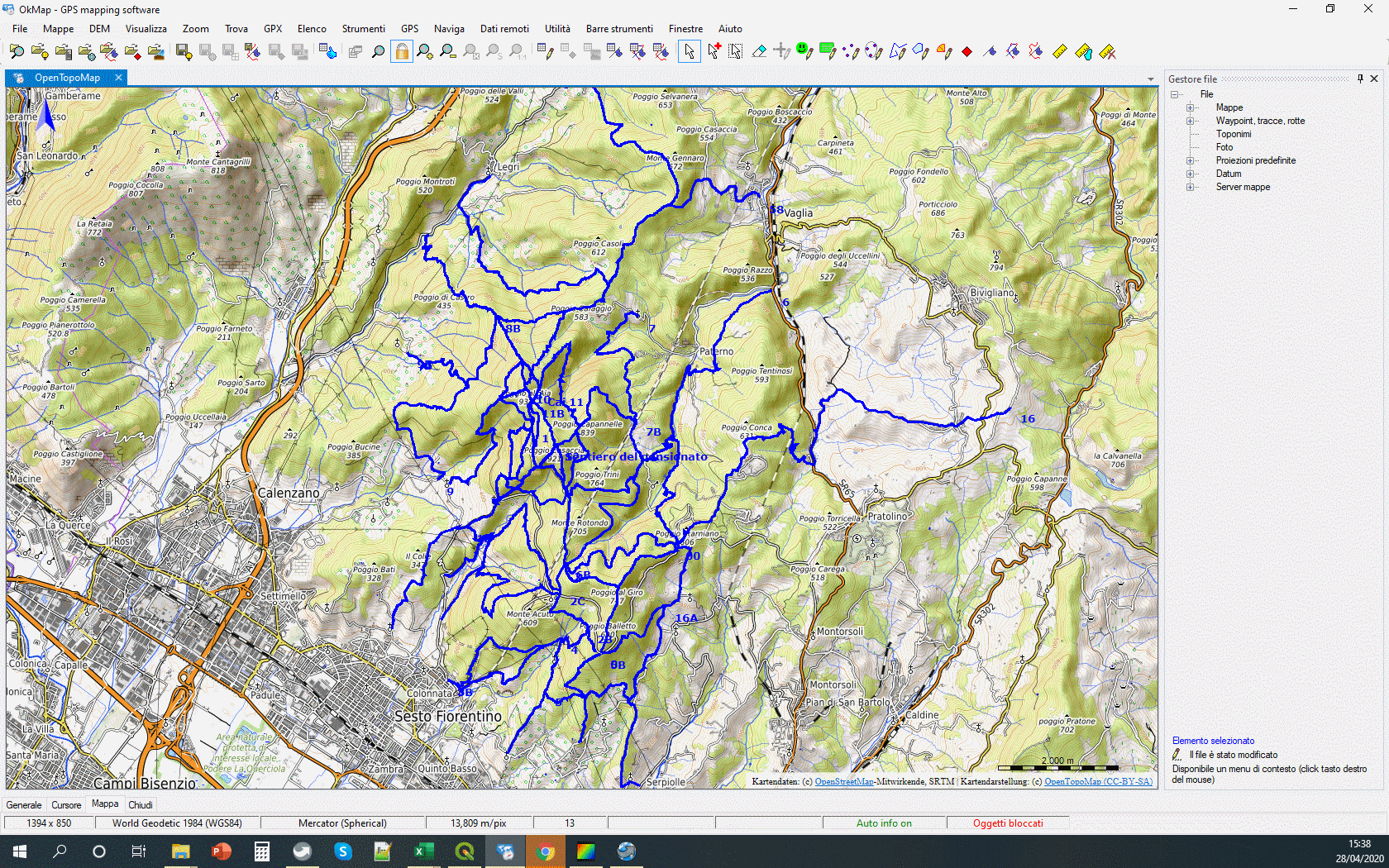

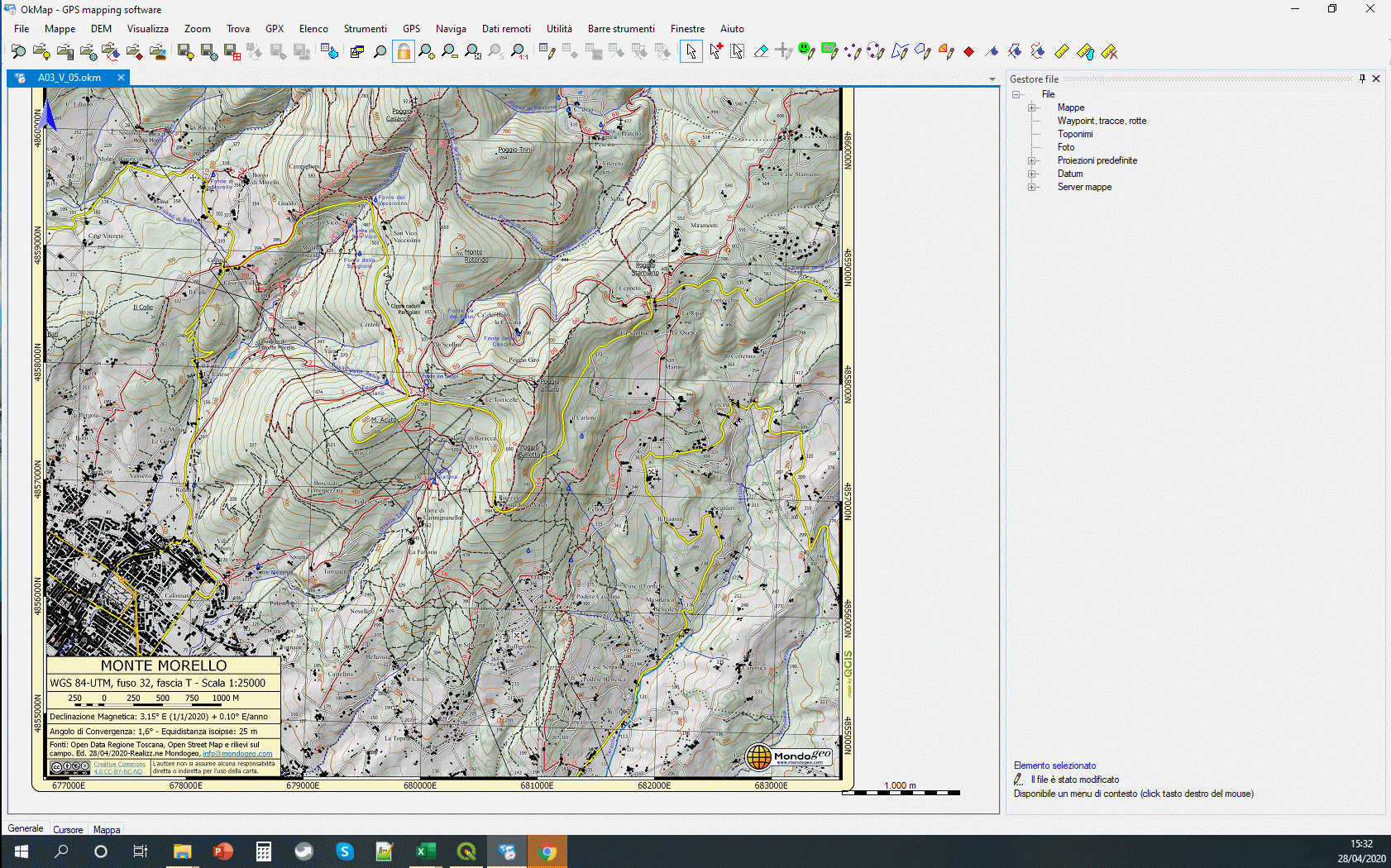

Il software OkMap permette di visualizzare e gestire perfetamente le mappe e le tracce.
Utilizzando i files di calibrazione okm delle mappe si aprono le immagini mappa come mappe georiferite. Queste possono essere usate come base per visualizzare i files gpx della sentieristica o per “disegnare” nuovi percorsi o waypoints in modo semplice ed intuitivo.
Tutti i sentieri in formato gpx possono essere caricati da OkMap per visualizzarli ed elaborarli.
Le mappe possono essere aperte già georiferite tramite il file di calibrazione okm con il comando Apri–>Mappa.
IMPORTARE MAPPE E TRACCE SUI GPS GARMIN
Tutte le mappe presentate sopra di Monte Morello e le tracce dei sentieri possono essere caricate sui gps Garmin.
Le mappe in formato kmz possono essere caricate nella cartella CustomMaps dei dispositivi Garmin compatibili, ad es. eTrex 30/32, gpsmap 64, gpsmap 66…
Successivamente basta abilitarle dalla schermata Mappa per poterle utilizzare come sfondo.
NOTA: la CustomMap verrà visualizzata solo ad ingrandimenti elevati. Se non riuscite a visualizzarla assicuratevi di visualizzare sullo schermo del Garmin un’area coperta dalla mapa stessa ed aumentate lo zoom della mappa.
Caricamento delle CustomMap su Garmin
Le mappe in formato kmz, che potete scaricare sopra, possono essere caricate nei gps Garmin come CustomMap ed usate come sfondo.
Mappa “leggera” di Monte Morello
Per gps con risorse hardware più limitate come l’ eTrex30 consiglio di utilizzare questa CustomMap più ‘leggera’ ed a risoluzione inferiore in formato A4 per non rallentare troppo la cpu del gps.
Consiglio inoltre di caricare una sola custommap per volta in quanto su questa unità non è possibile abilitarle singolarmente ma soltanto tutte contemporaneamente.

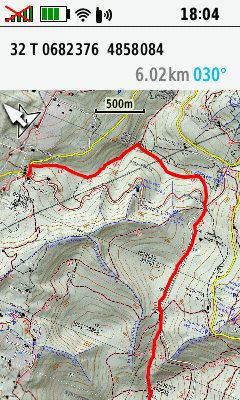

CustomMap su Garmin Gpsmap 66s

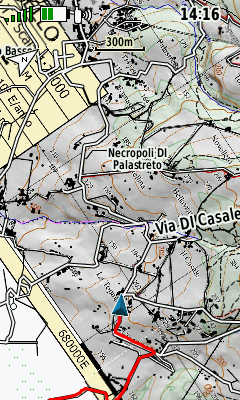

A lato la CustomMap caricata sul gps. Come si vede la risoluzione è buona ed i dettagli sono ben leggibili.
Nella schermata a lato la versione A3 di Monte Morello.
Visualizzare le tracce sui Garmin
Tutti i sentieri possono essere visualizzati sui gps Garmin.
Basta caricare il relativo file gpx nell’omonima cartella gpx del Garmin e poi abilitare la visualizzazione su mappa della traccia del sentiero.
Piu tracce possono essere caricate contemporaneamente.
NOTE IMPORTANTI
Percorribilità dei sentieri
La percorribilità dei sentieri cambia nel tempo. Prima di ogni escursione è bene verificarne la situazione sul sito del Cai di Sesto Fiorentino.
Percorribilità dei sentieri di Monte Morello a cura della sezione Cai di Sesto Fiorentino
Disclaimer
Le mappe e la descrizione dei sentieri sono stati realizzati nel modo più accurato possibile ma sono presenti sicuramente degli errori.
Quanto sopra esposto è messo a disposizione gratuitamente con scopo esclusivamente didattico.
Ognuno userà il materiale presentato sotto la propria responsabilità. L’autore non si assume in alcun modo nessun tipo di responsabilità diretta o indiretta.
Software impiegati
Tutto quanto presentato in questa pagina web è stato realizzato elaborando i dati con i software Qgis con il plugin Qgis2Web ed OkMap.
Copyright
Tutti i dati utilizzati provengono da Open Street Map, dal portale della regione Toscana degli open data e da rilievi effettuati sul campo.
Tutti i loghi ed i marchi citati appartengono ai relativi proprietari.
E’ stata posta attenzione a non violare alcun copyright ma per qualunque segnalazione scrivete alla e-mail info@mondogeo.com.
AGGIORNAMENTI
2020/07/07, Aggiornato il sentiero 7 sulle WebMap
IL tracciato del sentiero 7 è stato aggiornato sulla WebMap. Adesso tutti i dati del sentiero 7 sono aggiornati su mappe pdf, tracce e webmap.
2020/06/29, Aggiornato tutti i files della mappa in formato A3 ed A3 Sentiero 16 alla versione del 28/6/2020
Tutti i files del formato A3 sono stati aggiornati all’ultima versione del 28/6/2020 comprendendo la modifica del tracciato del sentiero 7.
Ancora tutte le WebMap riportano il vecchio tracciato del sentiero 7.
2020/06/28, Aggiornato tutti i files della mappa in formato A4 alla versione del 28/6/2020
Tutti i files del formato A4 sono stati aggiornati all’ultima versione del 28/6/2020 comprendendo la modifica del tracciato del sentiero 7
2020/06/27, Aggiornato il percorso del sentiero 7
Il percorso del sentiero 7 è stato aggiornato. Adesso i dati e i file del tracciato gpx e kmz sono corretti.
Non sono state ancora corrette le mappe in pdf e la WebMap.
2020/06/17, Aggiornato i valori caratteristici del sentiero 3
Corretti tutti i valori di lunghezza, altimetria e distanza del sentiero 3. Quelli indicati erano sbagliati.
Commenti recenti
