Tracce, gestire il dato altimetrico, le liste, i grafici e le statistiche con OkMap
Indice
- Video: gestire l’altimetria, i grafici e le statistiche con OkMap
- Breve riassunto per immagini del video. Altimetria, liste, grafici e statistiche delle tracce
- La mappa d’esercitazione di Monte Morello in pdf e immagine georiferita
- Esercizi
Materiale realizzato con la versione 14.12.0 di OkMap
Video: gestire l’altimetria, i grafici e le statistiche con OkMap
Le tracce descrivono un percorso ma possono anche contenere informazioni sull’altimetria ed il tempo di percorrenza. Vediamo come ottenere i dati altimetrici DEM ed attribuirli alle trecce. Vediamo anche come costruire i grafici di altitudine, tempo e distanza della traccia e ricavare una tabella con tutte le statistiche della traccia.
Vediamo come farlo nel video:
Ottenere dati DEM di altimetria
Le tracce importate da un gps sono complete di altimetria e tempi di percorrenza. Quelle create sul pc no, occorre attribuirli.
Per poterlo fare occorre scaricare i dati altimentrici DEM per la zona in oggetto. OkMap lo gestisce in modo automatico ma occorre avere un collegamento internet attivo.
DEM–>Download dati Dem
Adesso possiamo scaricare i dati DEM per la zona in oggetto. Questi resteranno sempre disponibili anche senza collegamento internet.

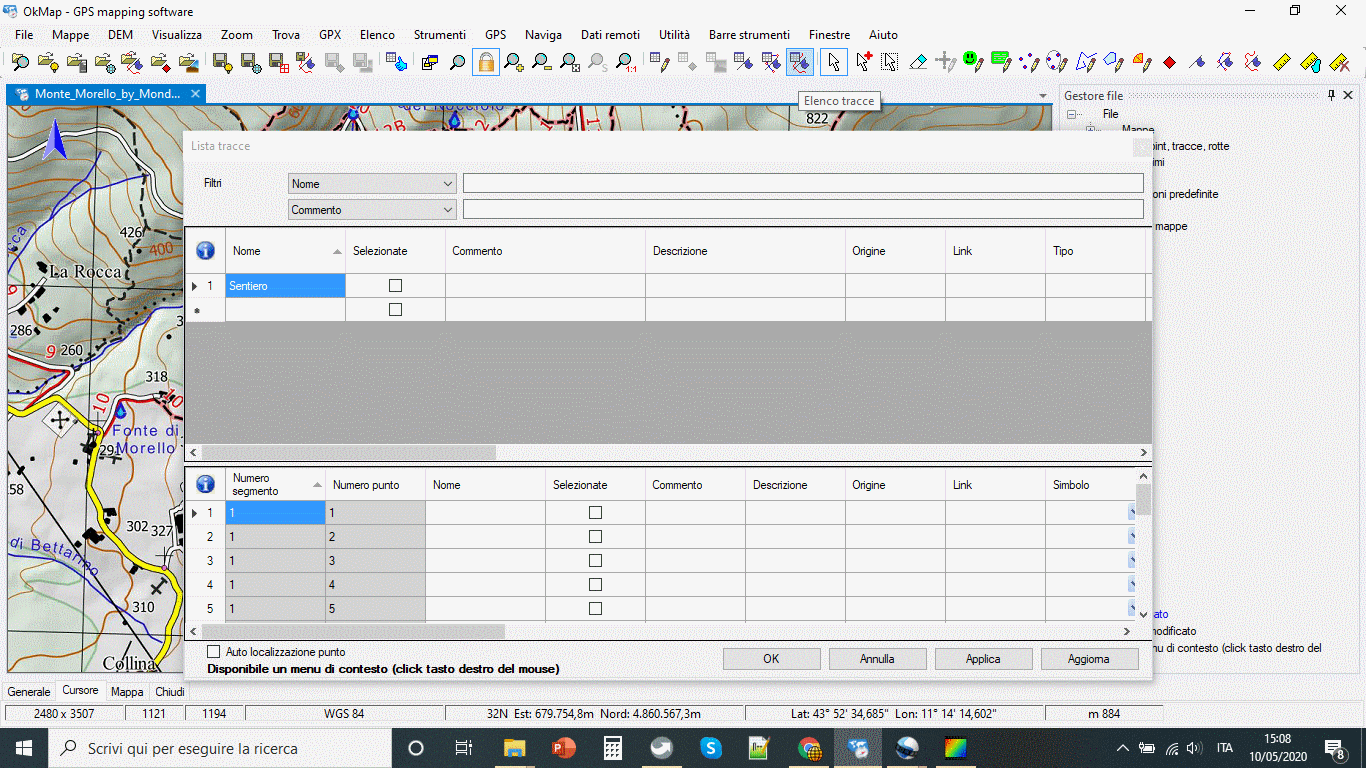

Le liste con Okmap
Il pulsante Elenco Tracce permette di accedere alla lista delle tracce ed all’elenco di tutti i punti traccia di ogniuna. Da quà è possibile controllare ogni caratteristica delle trecce.

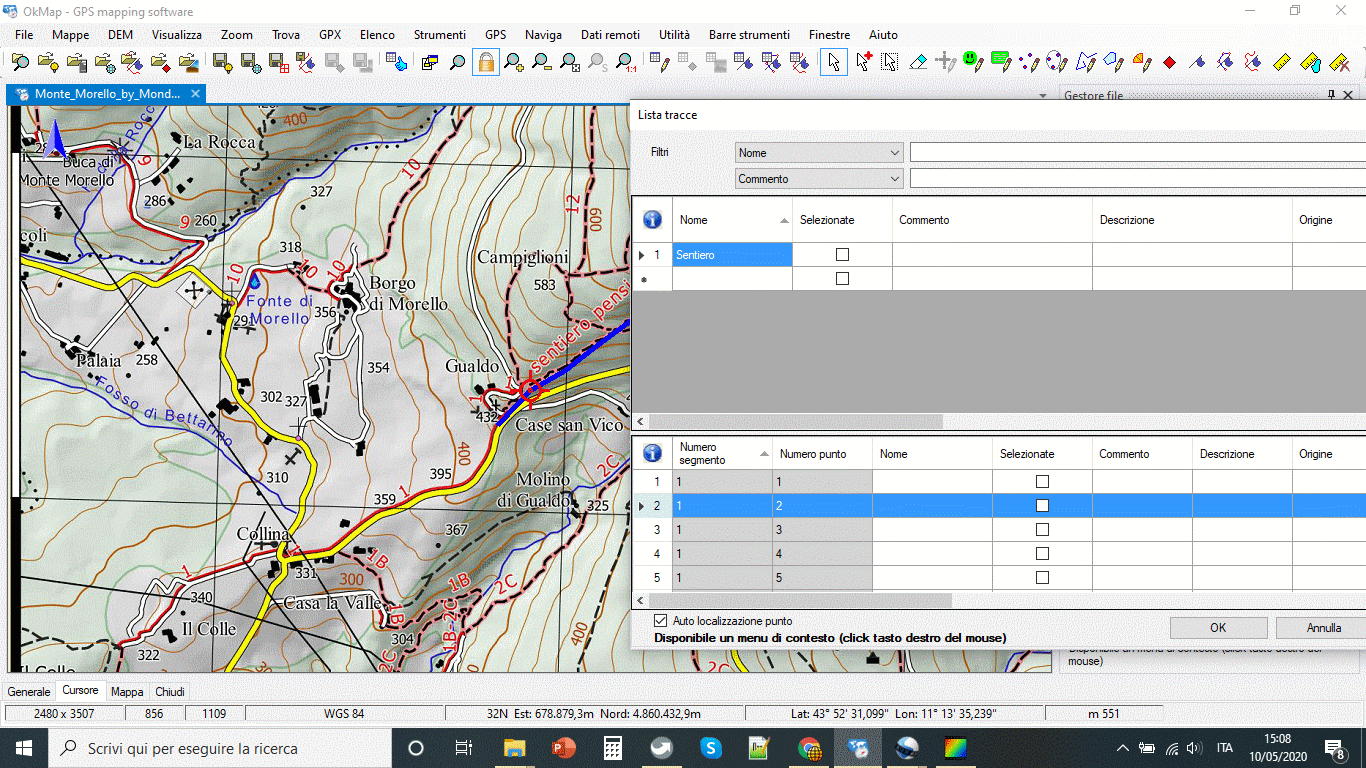

Localizzare un punto traccia
Abilitando il comando Auto localizzazione punto nelle Liste tracce e poi selezionando un punto della lista, un punto traccia, nella mappa sottostante il punto in oggetto viene portato al centro dello schermo ed evidenziato con un collimatore.
Si può togliere il collimatore dalla mappa, dopo averchiuso la lista tracce con:
Trova –> Azzera coordinate trovate

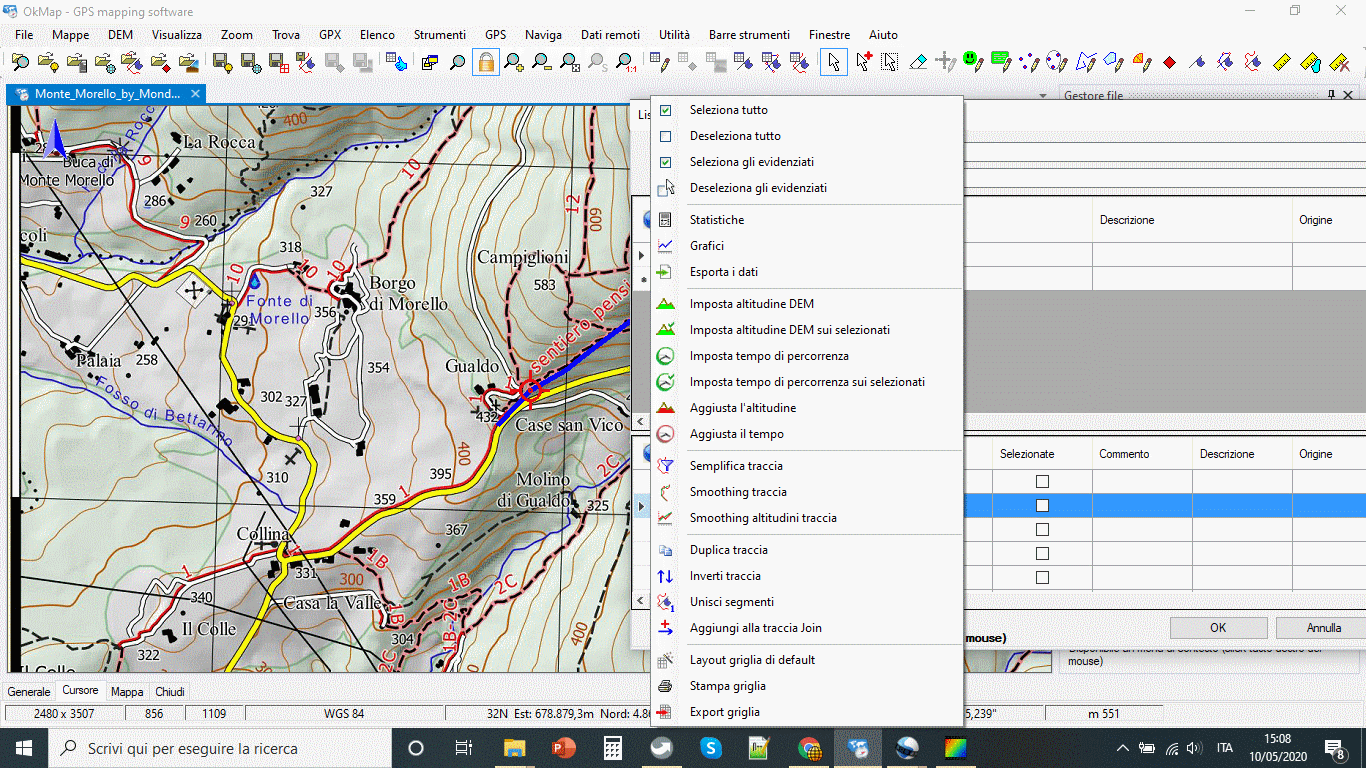

Attribuzione dell’altimetria e del tempo di percorrenza
Dopo aver scaricato i dati Dem per l’area della mappa sarà possibile attribuire la giusta altimetria ed il tempo di percorrenza alla traccia dal menù contestuale delle Liste tracce con i comandi:
Imposta altitudine DEM
Imposta tempo di percorrenza
Grafico Altezza Distanza
Sempre dal menù contestuale delle Liste tracce si accede alla voce Grafico. Quì sarà possibile realizzare in modo automatico vari tipo di grafici.
A lato quello Altitudine-Distanza.
I grafici possono essere salvati comme immagini.

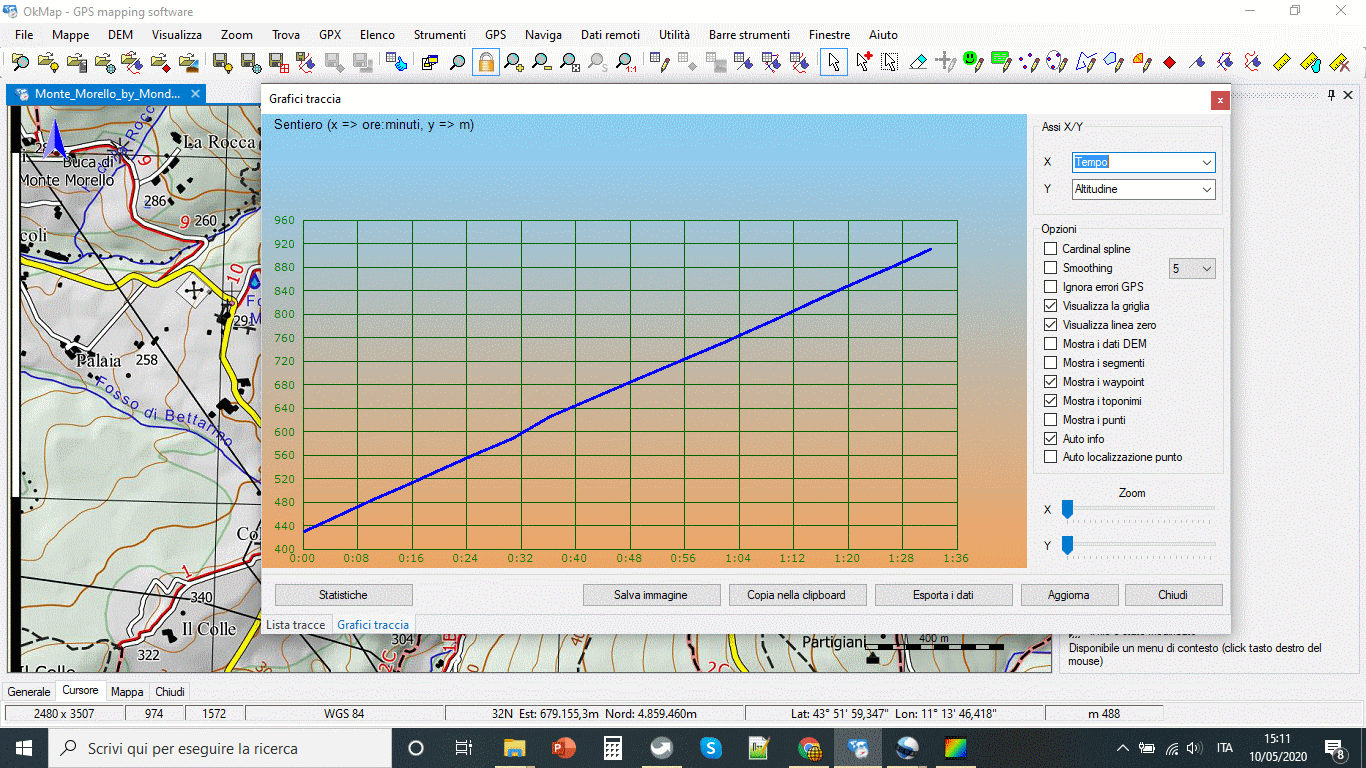

Grafico Altezza-Tempo
A lato la versione del grafico Altitudine-Tempo di percorrenza.

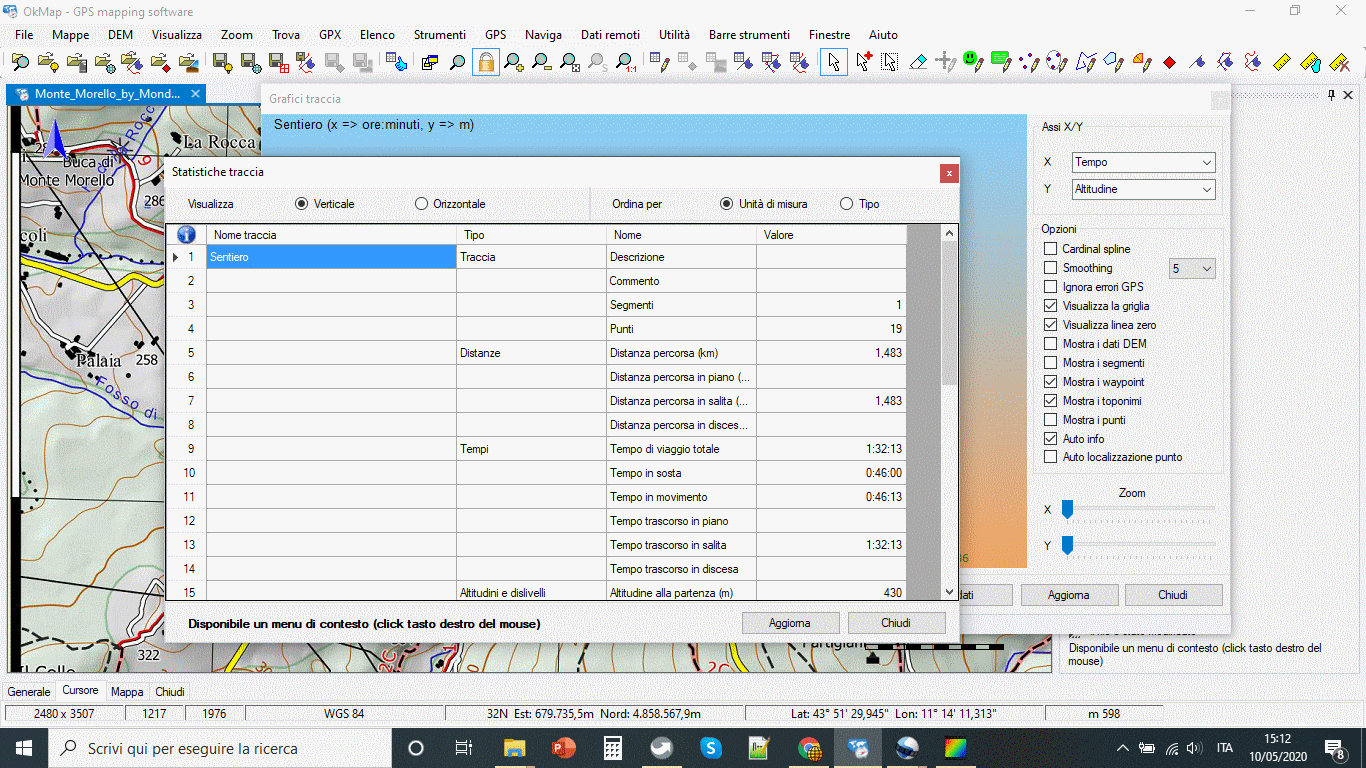

Statistiche
Direttamente dal grafico oppure dal menù contestuale delle Liste tracce la voce Statistiche apre un ulteriore finestra con tutti i dati principali della traccia in esame:
– lunghezza
– altitudine minima, massima, di partenza e di arrivo
– tempo di percorrenza
– e molti altri dati.
Questi possono essere esportati dal menù conterstuale in formato CSV, adatti per essere aperti con Excel.

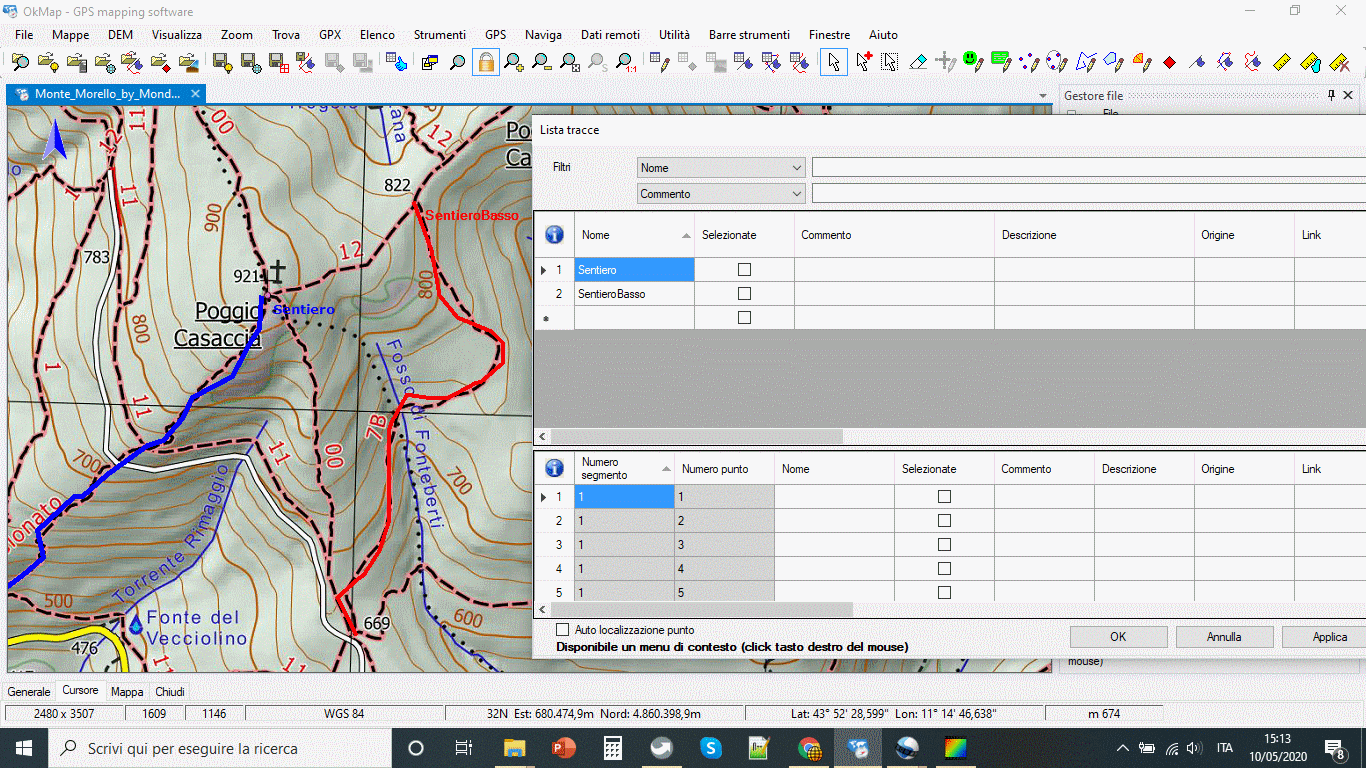

Le liste con due tracce sulla mappa
Se sulla mappa ci sono più trace queste compariranno tutte nella Lista tracce (almeno tutte quelle di un solito file ma questo le vedremo in un altro articolo).
Selezionando una traccia sotto vengono elencati tutti i punti traccia di questa.
La mappa di Monte Morello
Come base degli esercizi è stata usata la mappa di Monte Morello georiferita.
Sotto è possibile scaricare la versione in pdf per la stampa e quella georiferita per usarla in OkMap.
Mappa di Monte Morello in scala 1:25000 in formato pdf
Mappa in formato pdf pronta per la stampa.
ATTENZIONE, stampate senza alcun ridimensionamento per non alterare la scala. I quadrati del reticolo dovranno avere una dimensione di 4 cmx 4cm. Misure diverse indicheranno errori nel settaggio della stampa e la mappa ottenuta non avrà la giusta scala.
Mappa di Monte Morello georiferita
Immagine della mappa di Monte Morello con file di calibrazione okm pronta per essere caricata in OkMap.
ATTENZIONE, dopo aver scaricato il file occorre decomprimerlo, i due files sono in un unico file compresso .zip.
ESERCIZIO
Provate a creare una vostra traccia sulla mappa, attribuirne i dati altimetrici e di tempo di percorrenza e poi costruire i grafici e ricavare le statistiche.
Per qualunque informazione, segnalazione o suggerimento scrivetemi!
