Video: La misura di distanze, aree ed azimut con OkMap

OkMap strumenti spoecifici per misure di distanza, area ed azimut.
Il video illustra gli strumenti Distanza ed Area generici e quelli specifici per waypoints.

Breve riassunto per immagini sulla misura di distanze, aree ed azimut con OkMap

misura di distanze con okamp

Misura di distanze

Il pulsante Distanza disponibile in alto a destra permette di tracciare una spezzata e misurarne la lunghezza.

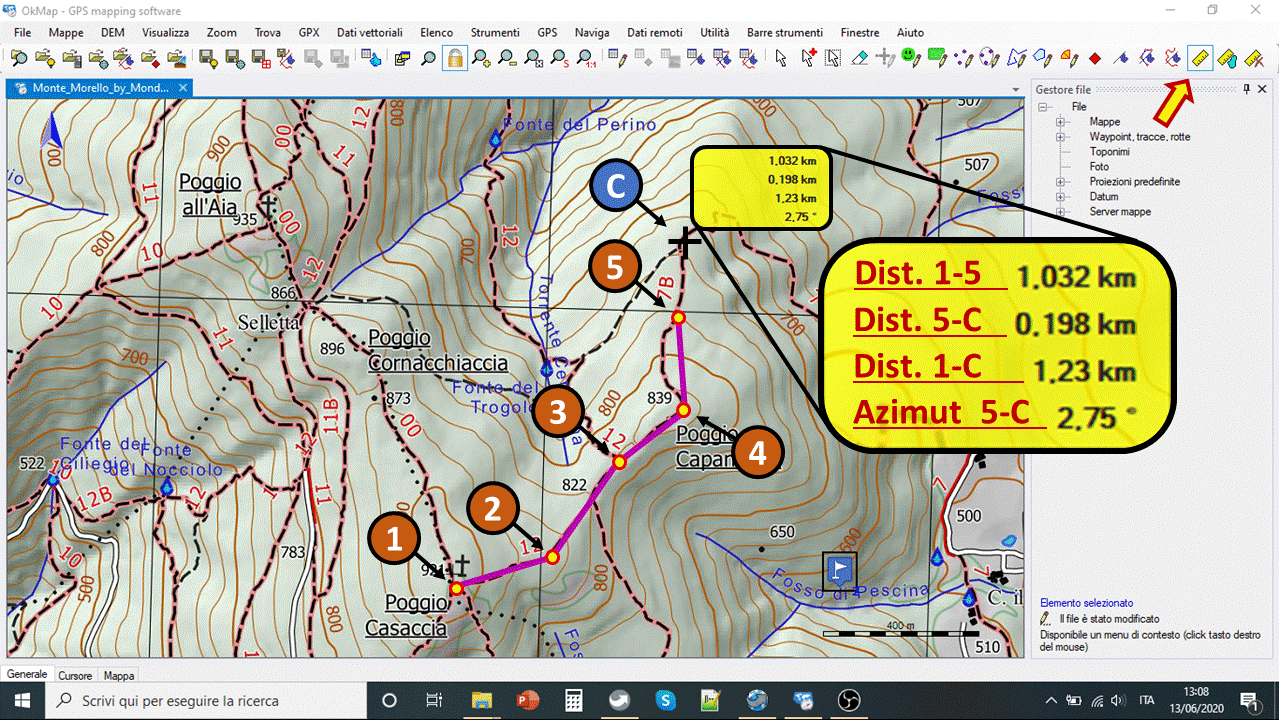

misura di distanze con okamp, spiegazione

I campi della finesta gialla nella misura delle distanze

La finestra gialla che segue il cursore nella misura delle distanze fornisce informazioni in merito a:

  • Distanza dal primo punto (1) all’ultimo punto tracciato della linea di distanza (5).
  • Distanza dall’ultimo punto traciato (5) al cursore (C).
  • Distanza complessiva dal primo punto (1) al cursore (C).
  • Azimut del cursore (C) preso dall’ultimo punto tracciato (5).

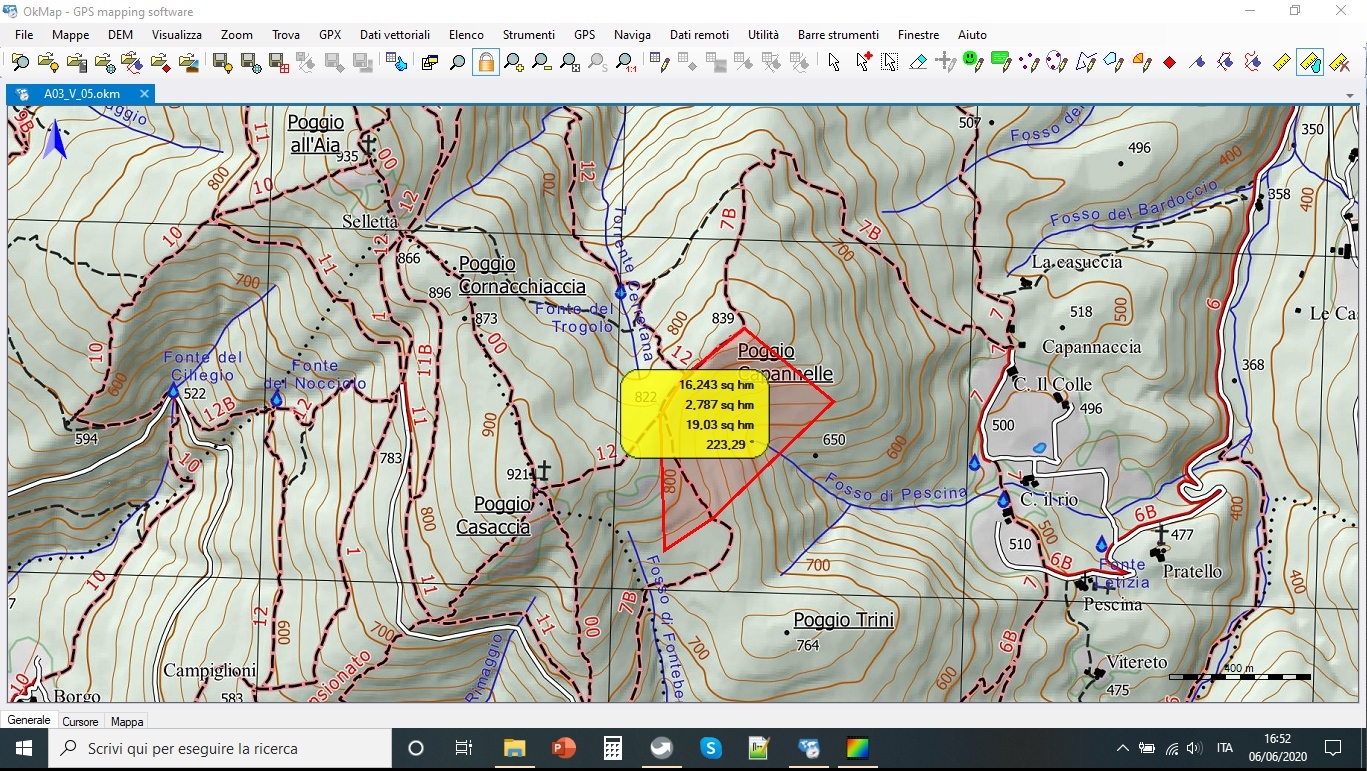

misura delle aree con okmap

Misura delle aree

Lo Strumento area permette di misurare aree.
Si traccia un’area con il cursore e la finestra ci informa dell’area tracciata.

Menu_distanza_azimut

Strumento Distanza ed Azimut per gli Waypointrs

dal menù Utilità –> Conversioni –> Distanza, azimut si può rilevare la distanza e l’azimut di un waypoint rispetto ad un altro.

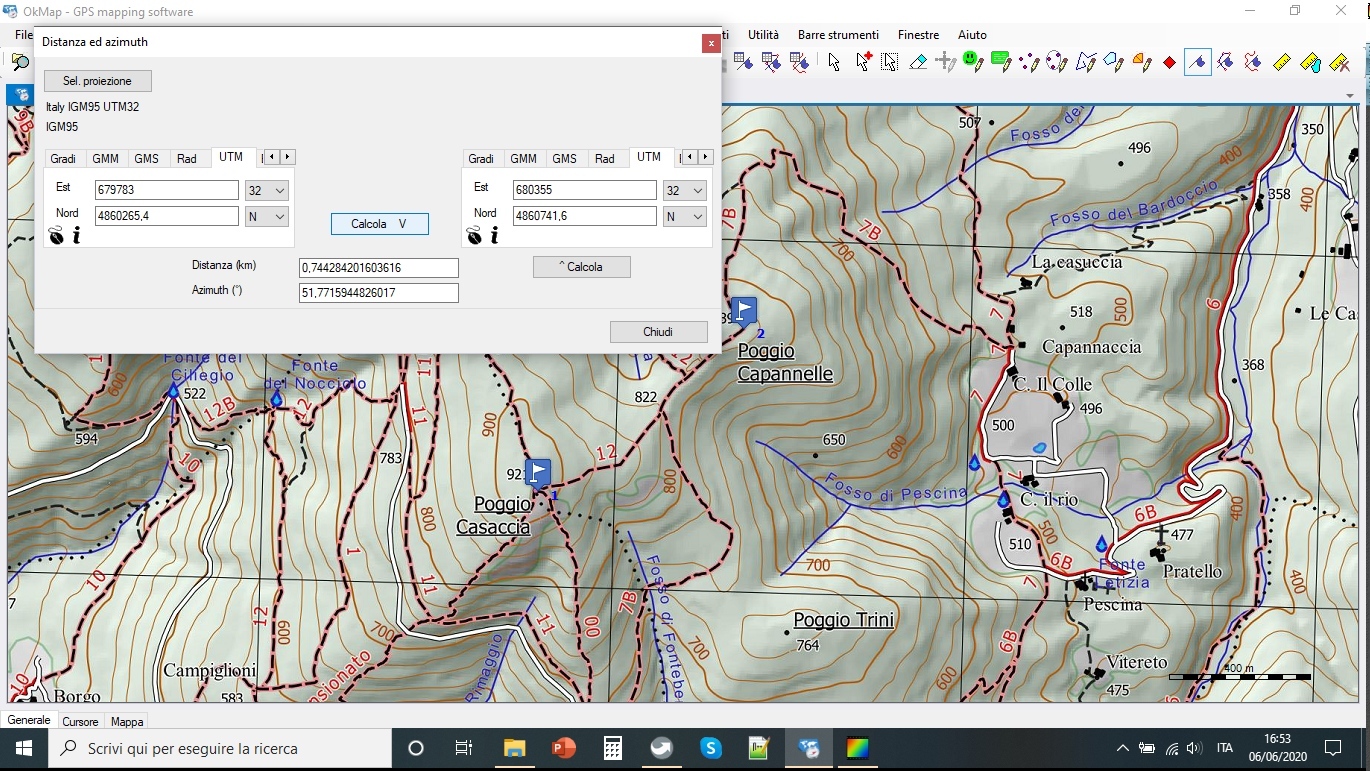

Strumento distanza ed azimut di okmap

Strumento Distanza ed Azimut

Incollando nelle due finestre le coordinate di due punti si ottiene distanza ed azimut del secondo rispetto al primo.

Senza incollare le coordinate è anche possibile assegnare alla prima finestra il waypoints “dell’osservatore”e nella seconda il waypoint “osservato”.

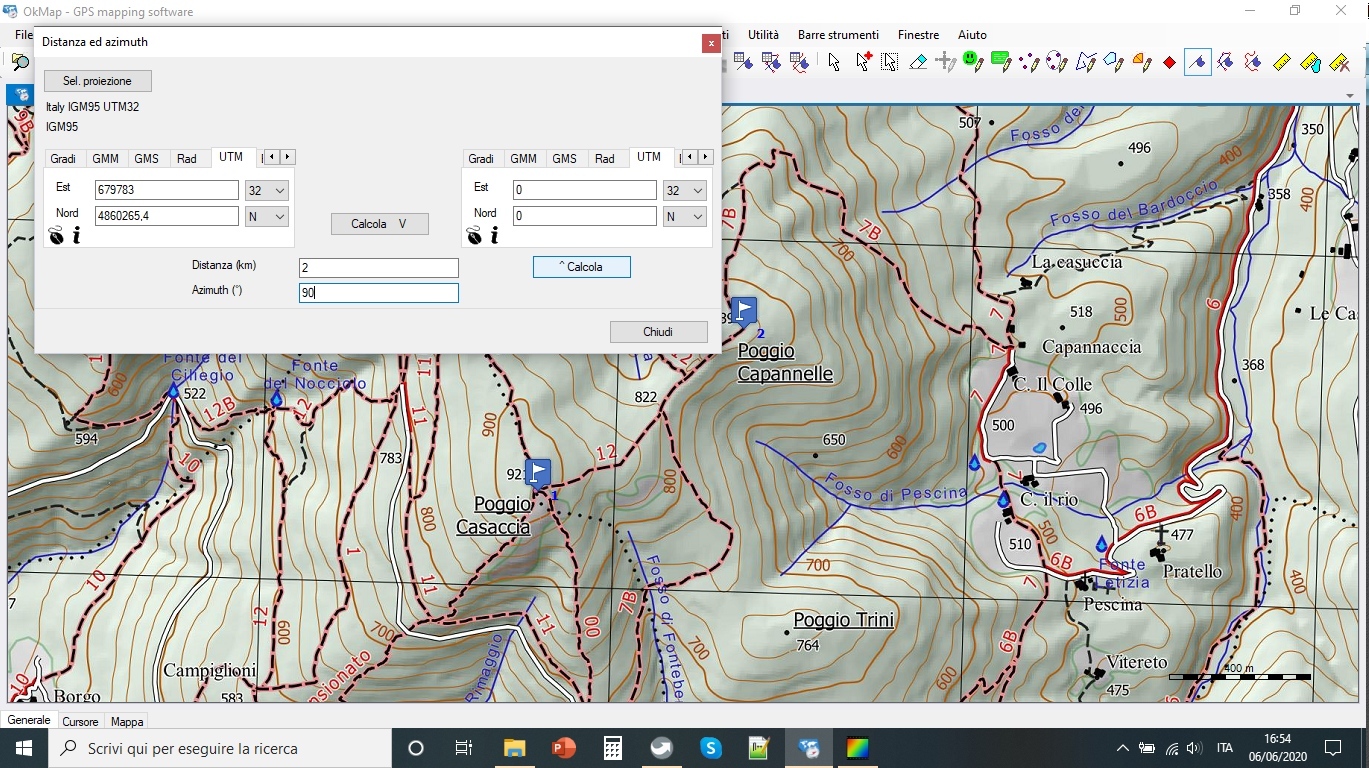

proiezione di un waypoint

Proiezione di un waypoint

Inserendo nella prima casella un waypoint ed indicando nei campi al centro in basso distanza ed azimut è poi possibile fare il calcolo delle coordinate di un secondo waypoint che abbia azimut e distanza dal primo come impostato.

La mappa di Monte Morello

Come base degli esercizi è stata usata la mappa di Monte Morello georiferita.
Sotto è possibile scaricare la versione in pdf per la stampa e quella georiferita per usarla in OkMap.

Mappa di Monte Morello A4 V06 by Mondogeo

Mappa di Monte Morello in scala 1:25000 in formato pdf

Mappa in formato pdf pronta per la stampa.
ATTENZIONE, stampate senza alcun ridimensionamento per non alterare la scala. I quadrati del reticolo dovranno avere una dimensione di 4 cmx 4cm. Misure diverse indicheranno errori nel settaggio della stampa e la mappa ottenuta non avrà la giusta scala.

Mappa di Monte Morello georiferita

Immagine della mappa di Monte Morello con file di calibrazione okm pronta per essere caricata in OkMap.
ATTENZIONE, dopo aver scaricato il file occorre decomprimerlo, i due files sono in un unico file compresso .zip.
