Materiale realizzato con la versione 14.12.5 di OkMap
Video: Scaricare mappe gratuite georiferite da internet con OkMap
OkMap permette di scaricare mappe gratuite calibrate da internet collegandosi a molti server cartografici per realizzare in modo semplice tantissime carte georiferite con tematismi differenti.
Il video descrive come usare al meglio questa funzionalità di OkMap.
Breve riassunto per immagini

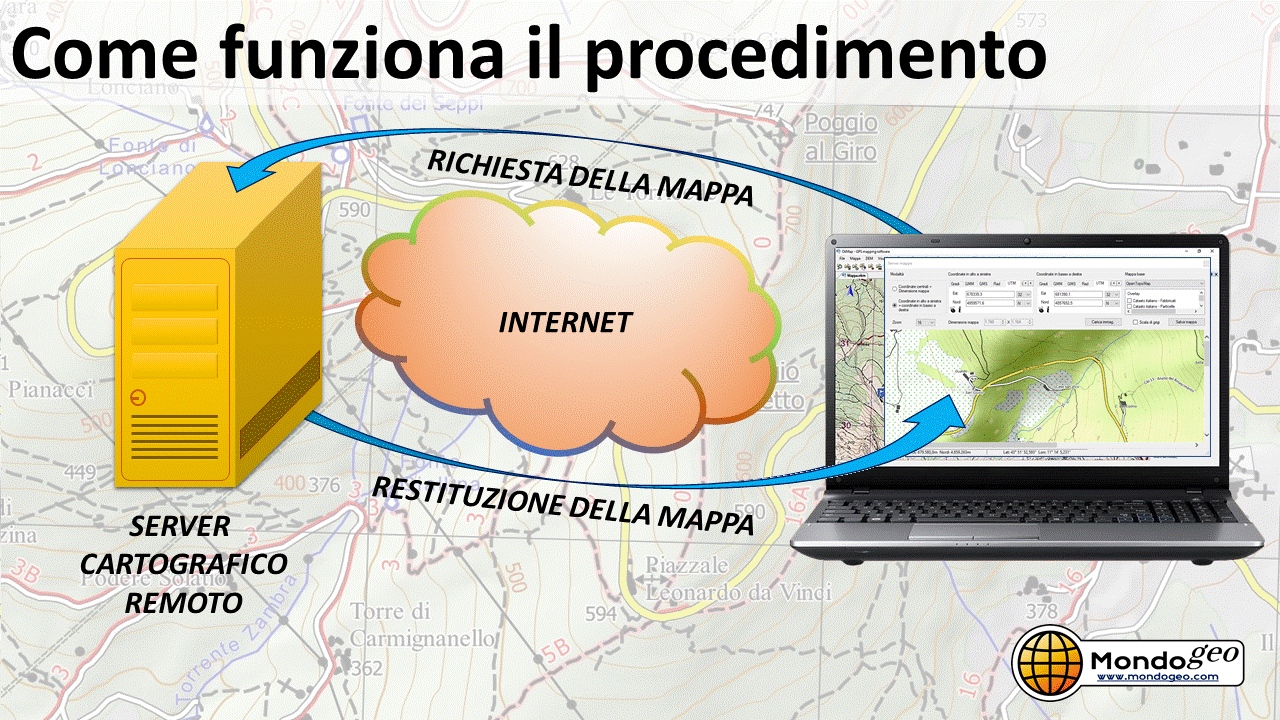

La creazione della mappa dal server remoto
Per creare una mappa prelevandola da un server cartografico remoto occorre:
- Definire i limiti della carta
- Definire le dimesioni o il livello di zoom
- Scegliere il tipo di carta
- Effettuare la richiesta al server cartografico tramite internet
- Raccogliere la risposta del server e salvare la carta

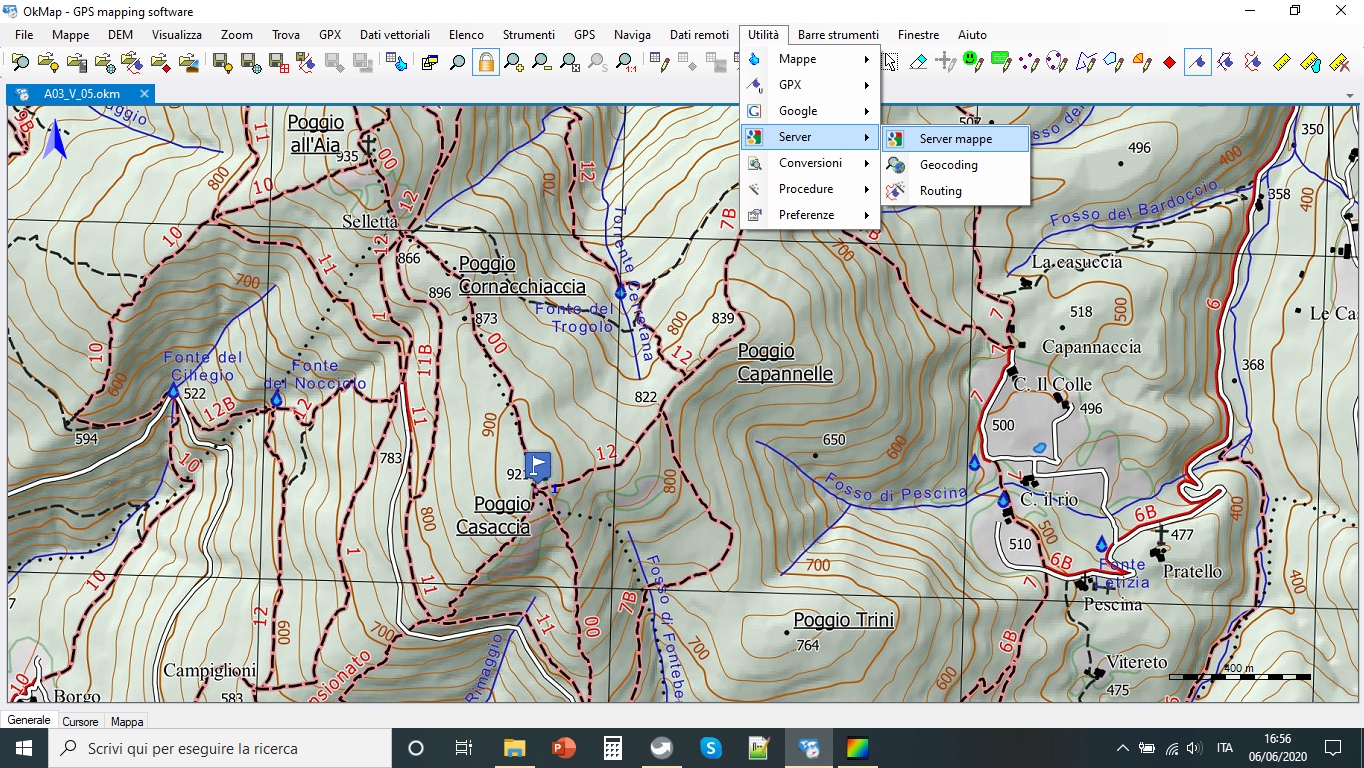

Accedere all’interfacia del Server mappe
Dal menù Utilità–> Server –> Server mappe su accede all’interfaccia per richiedere una mappa al server cartografico.

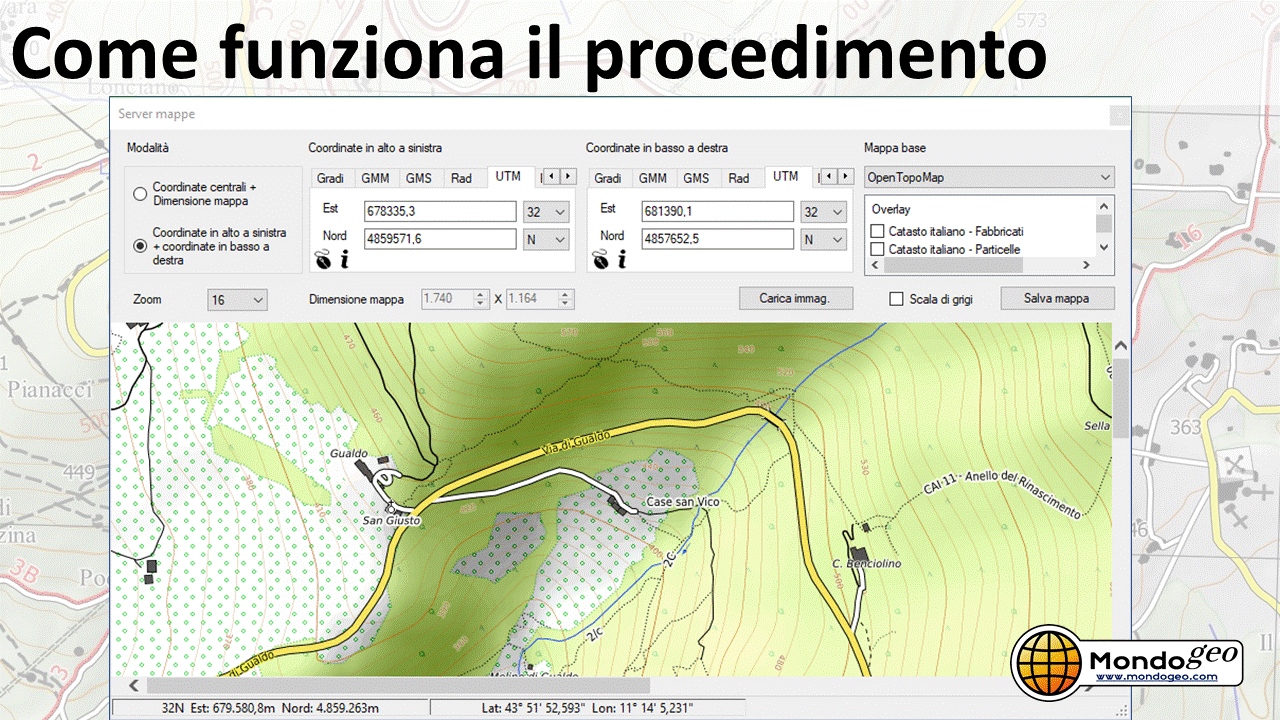

Interfaccia Server mappe
Da questa interfaccia si definiscono tutti i paramentri della mappa.

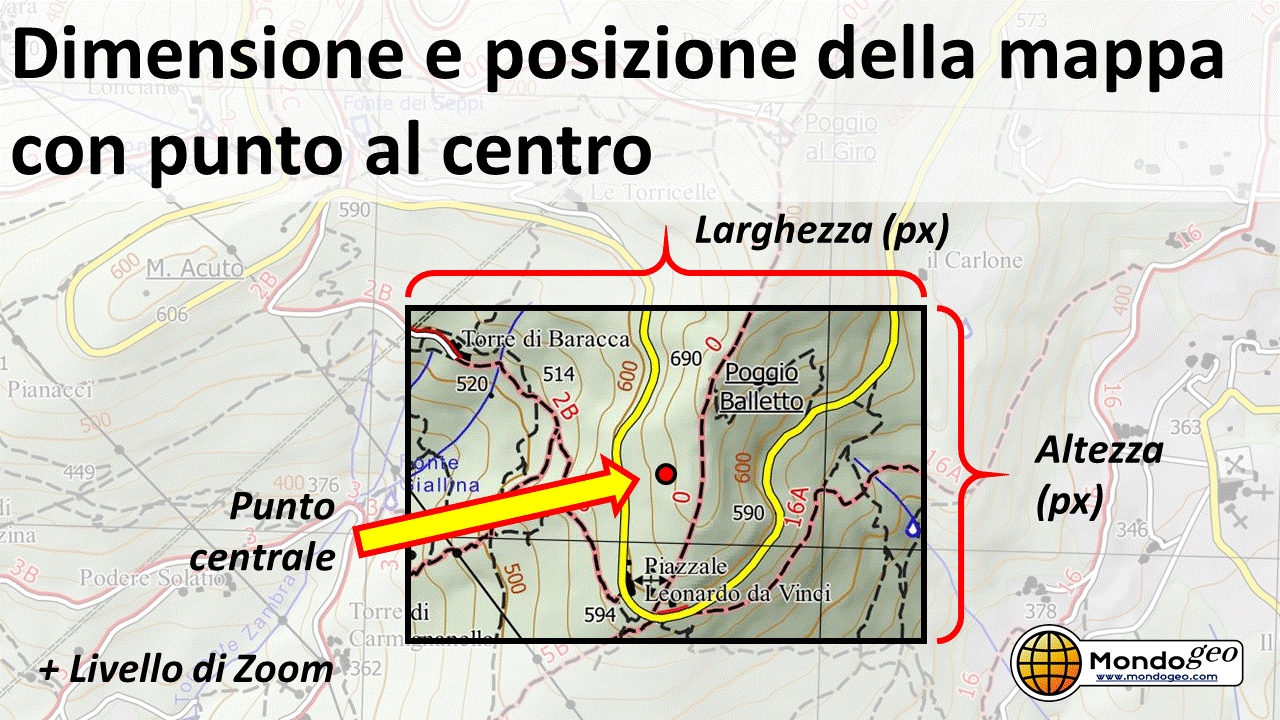

Definizione della mappa con un punto centrale
La dimensione della mappa può essere definita tramite:
- punto centrale
- larghezza
- altezza
- livello di zoom

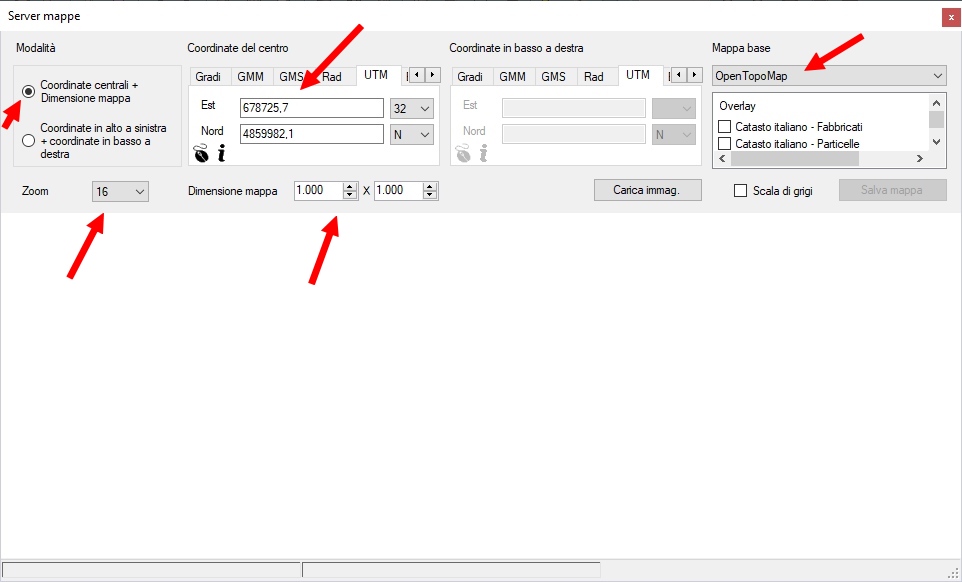

Definizione della mappa tramite punto centrale: interfaccia
Sull’interfacia occorre definire tutti i parametri indicati:
- Coordinate del centro (incollandole o indicando un waypoint)
- Zoom (Livello di Zoom, di solito da 12 a 16 per escursionismo)
- Dimensione mappa (in pixels)
- Mappa base (il tipo di mappa che vogliamo realizzare)
Definizione della mappa con due punti ai vertici
La dimensione della mappa può essere definita tramite:
- i due punti estremi
- livello di zoom

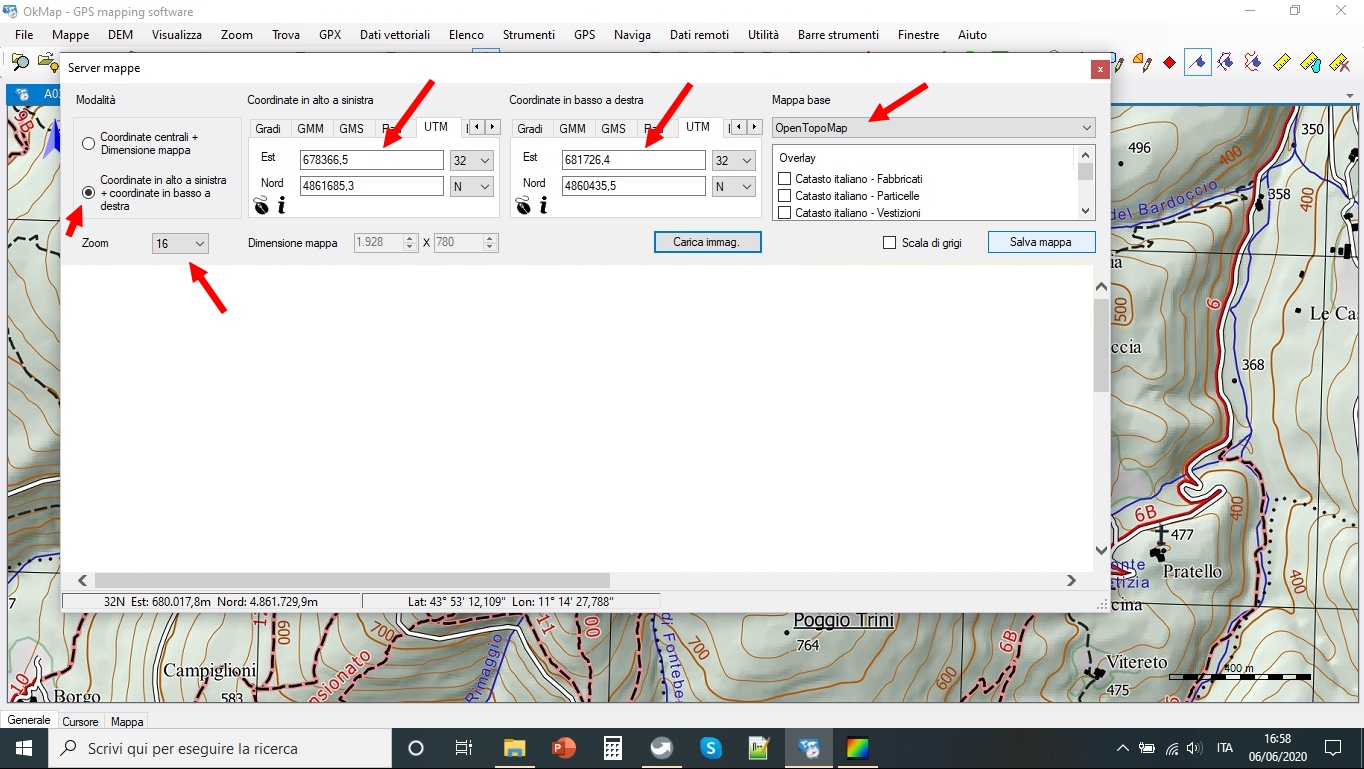

Definizione della mappa tramite due punti estremi
Sull’interfacia occorre definire tutti i parametri indicati:
- Coordinate del punto in alto a sinistra
- Coordinate del punto in basso a destra
- Zoom (Livello di Zoom, di solito da 12 a 16 per escursionismo)
- Mappa base (il tipo di mappa che vogliamo realizzare)

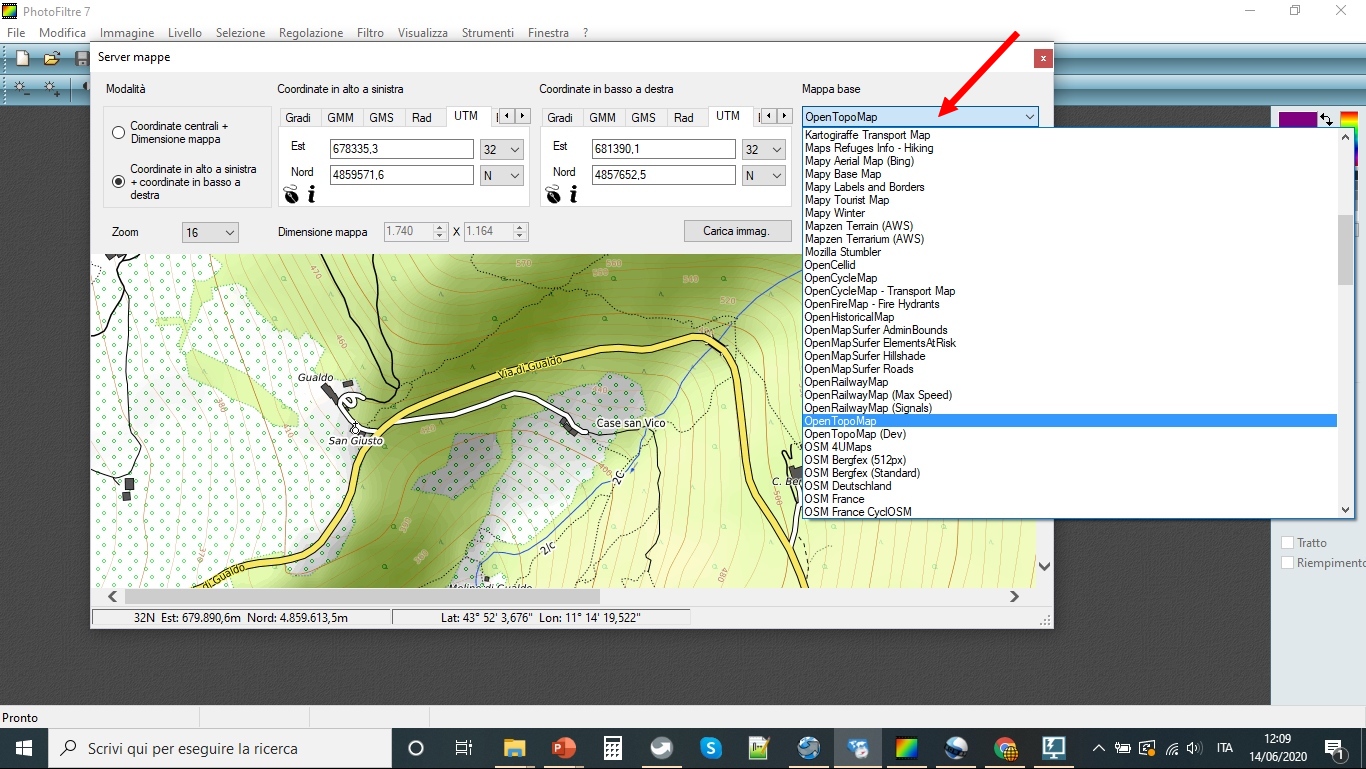

Definizione del tipo di mappa
Come ultima cosa occorre definire il tipo di mappa da utilizzare.
Le tipologie sono veramente molte, facendo delle prove potete trovare quella che meglio risponde alle vs. esigenze.
E’ da notare che con il passare del tempo i vari aggiornamenti possono perdere delle mappe prima disponibili o guadagnarne di nuove. Questo a seconda dei server disponibili e delle licenze d’uso con cui sono messe a disposizione.

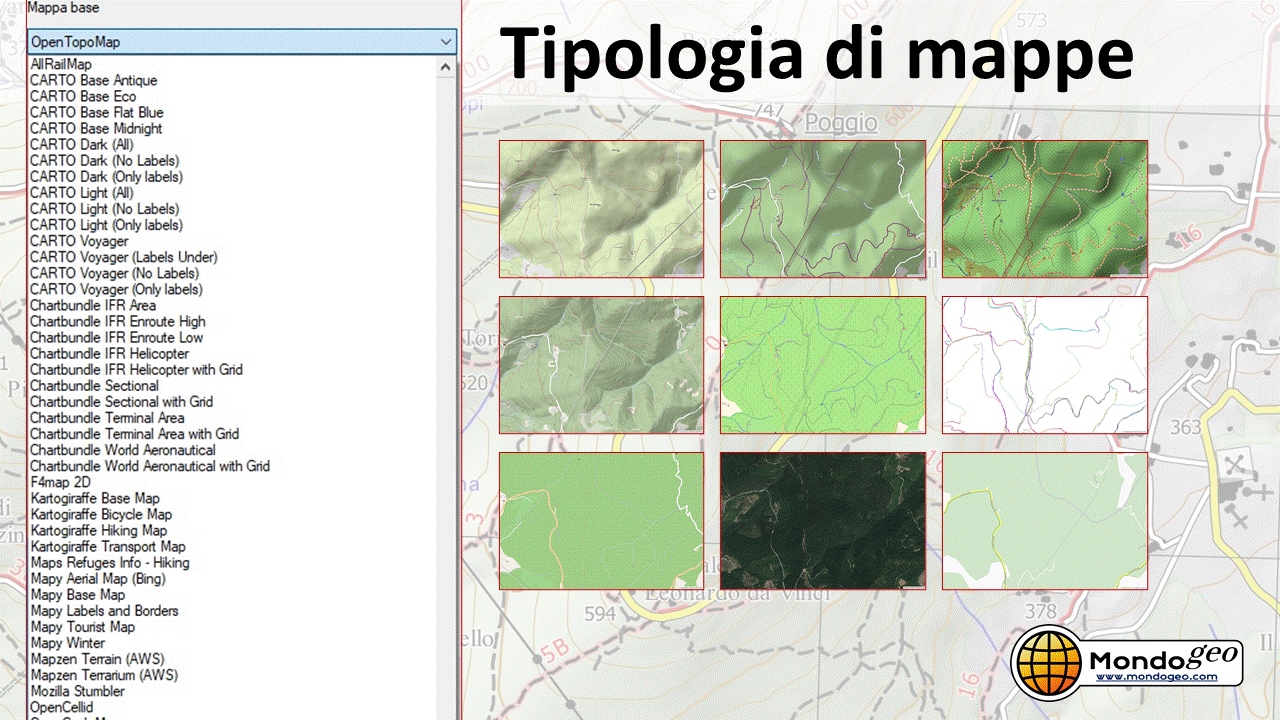

Tipologia di mappe
Ci sono molte mappe disponibili per vari usi, escursionismo, stradali, foto aeree… facendo un pò di prove potete trovare quella più adatta al Vs. scopo.

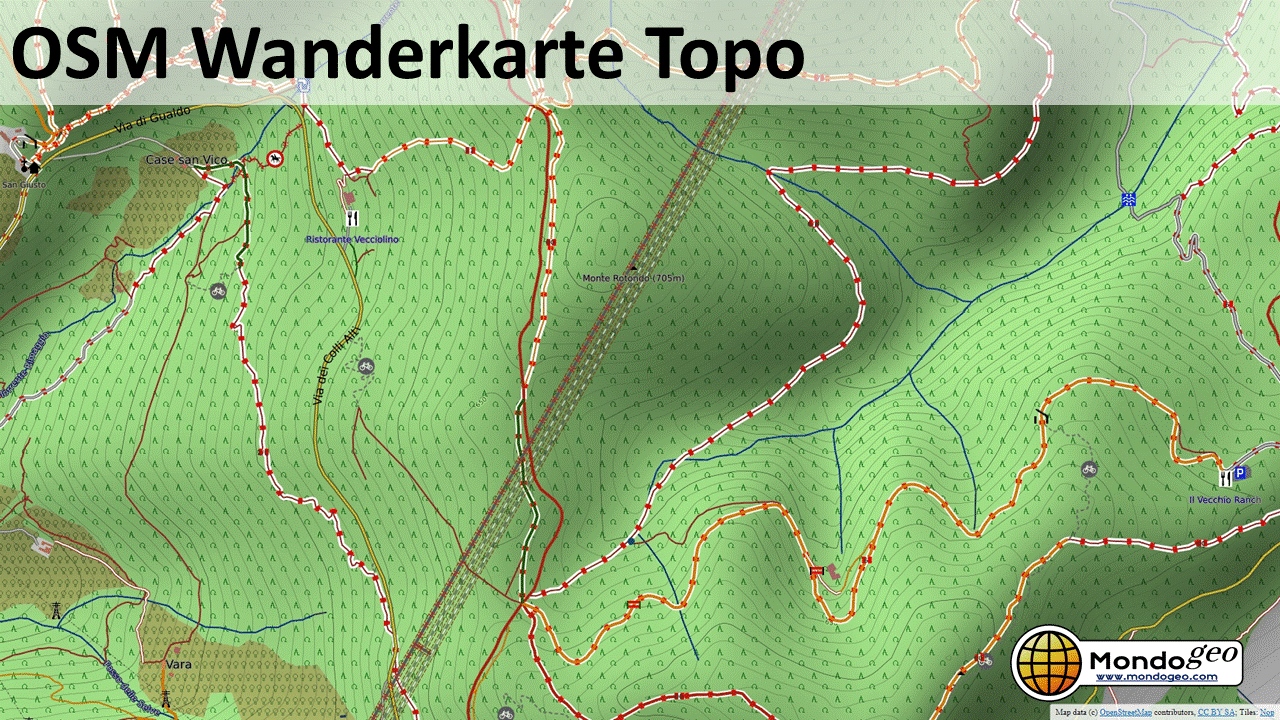

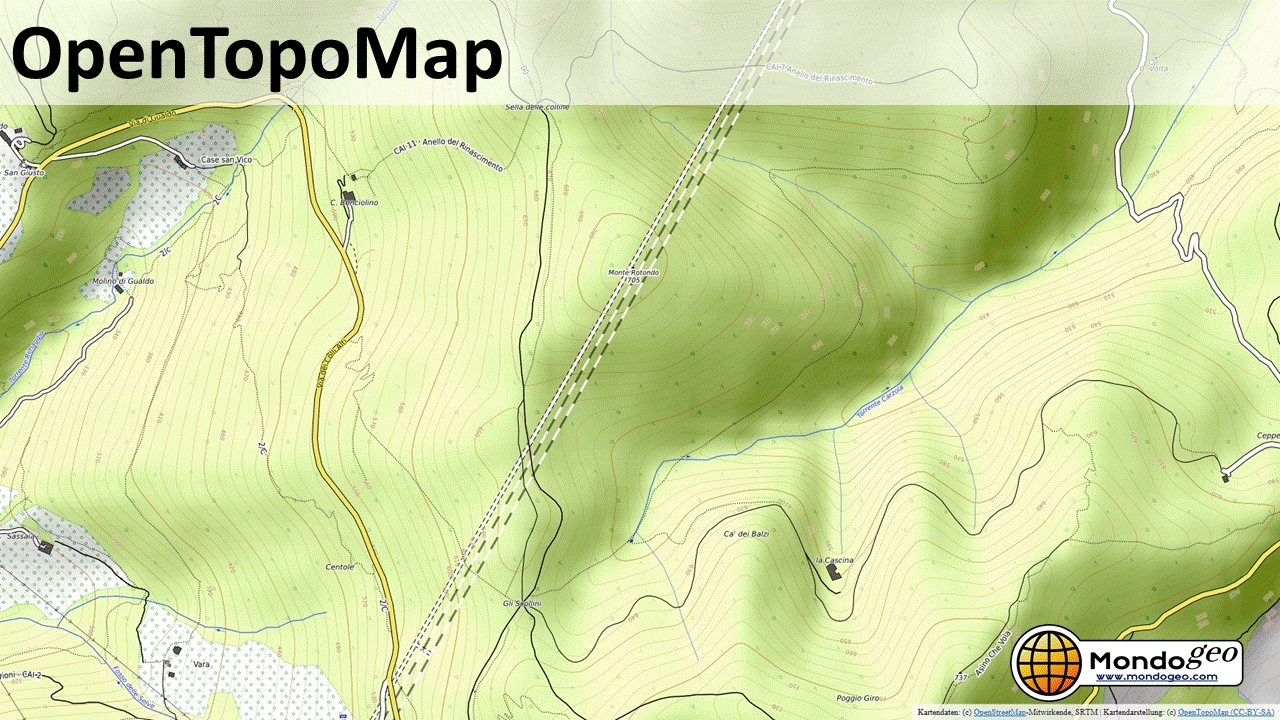

Queste due mappe sono ottime per escursionismo ed attività outdoor. Entrambe sono delle derivate da OpenStreetMap.
Interessante il fatto che gli stessi tipi di mappe sono disponibili in internet in formato vettoriale e come WebMap.
Le WebMap ci permettono di aprirle da OkMap come mappa di sfondo e scorrerle e zommarle a ns. piacere.
Le mappe in formato vettoriale possono essere scaricate ed usate come mappe vettoriali di sfondo per i gps Garmin.

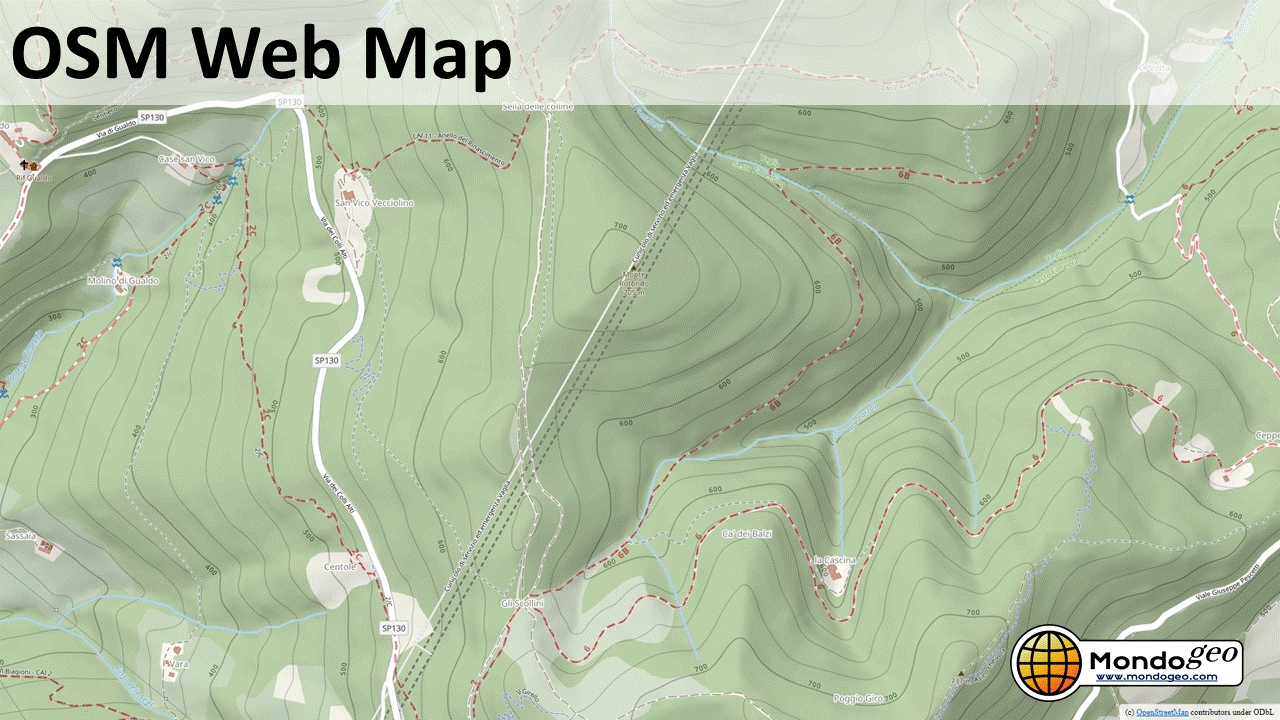

Le WebMap sono mappe sempre derivate dalle OpenStreetMap ma hanno una grafica più leggibile delle altre anche se riportano un pò meno informazioni.

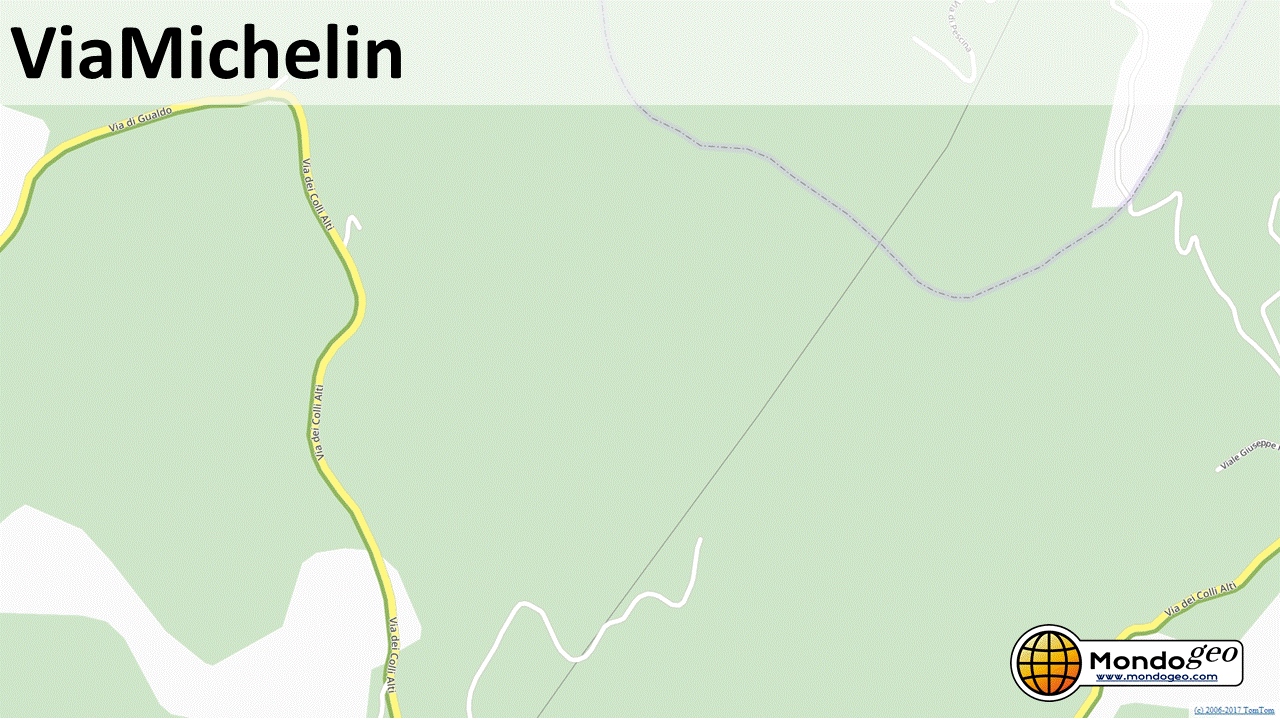

Le ViaMichelin sono ottime per creare mappe stradali.

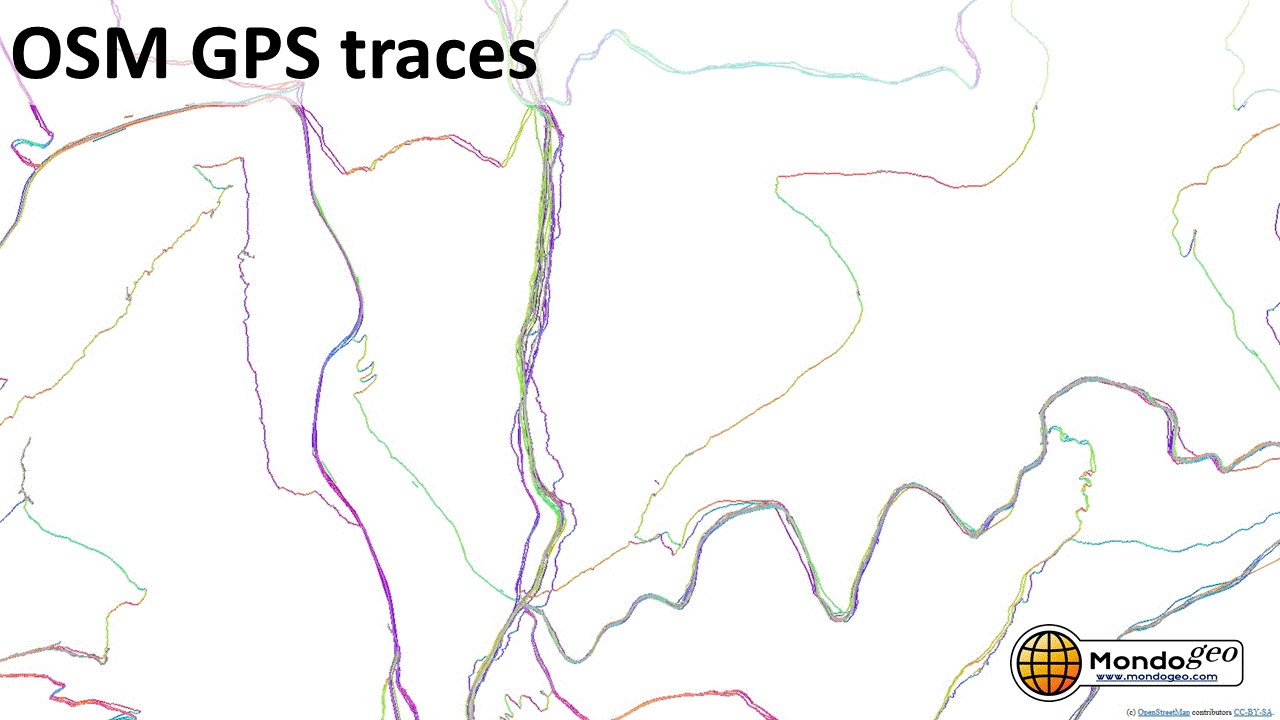

Le GPS Traces provengono sempre dalle OpenStreetMap. Riportano itracciati gps caricati dagli utenti. Sono molto utili per verificare percorsi di cui siamo incertti o non ne conosciamo bene la percorrenza.

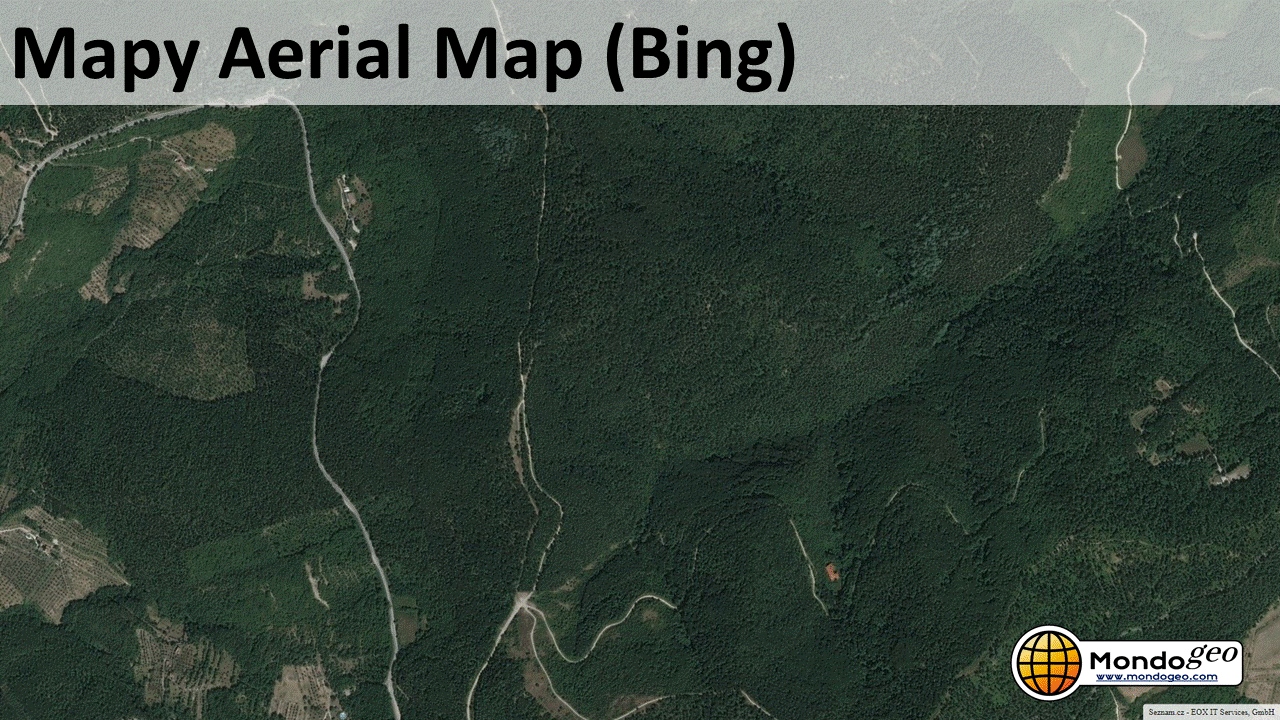

Le foto aeree di Bing sono utilissime per un’analisi della superficie del terreno. Utili anche da trasformare in CustomMap per Garmin e trasferirle a bordo del gps. E sono gratis, non come le BirdsEye della Garmin che, in ogni caso, vanno pagate.
Conversione della mappa creata
Una volta creata la mappa georiferita sarà possibile trasformarla in molti altri formati, tutti quelli supportati da OkMap.
La mappa di Monte Morello
Come base degli esercizi è stata usata la mappa di Monte Morello georiferita.
Sotto è possibile scaricare la versione in pdf per la stampa e quella georiferita per usarla in OkMap.
Mappa di Monte Morello in scala 1:25000 in formato pdf
Mappa in formato pdf pronta per la stampa.
ATTENZIONE, stampate senza alcun ridimensionamento per non alterare la scala. I quadrati del reticolo dovranno avere una dimensione di 4 cmx 4cm. Misure diverse indicheranno errori nel settaggio della stampa e la mappa ottenuta non avrà la giusta scala.
Mappa di Monte Morello georiferita
Immagine della mappa di Monte Morello con file di calibrazione okm pronta per essere caricata in OkMap.
ATTENZIONE, dopo aver scaricato il file occorre decomprimerlo, i due files sono in un unico file compresso .zip.

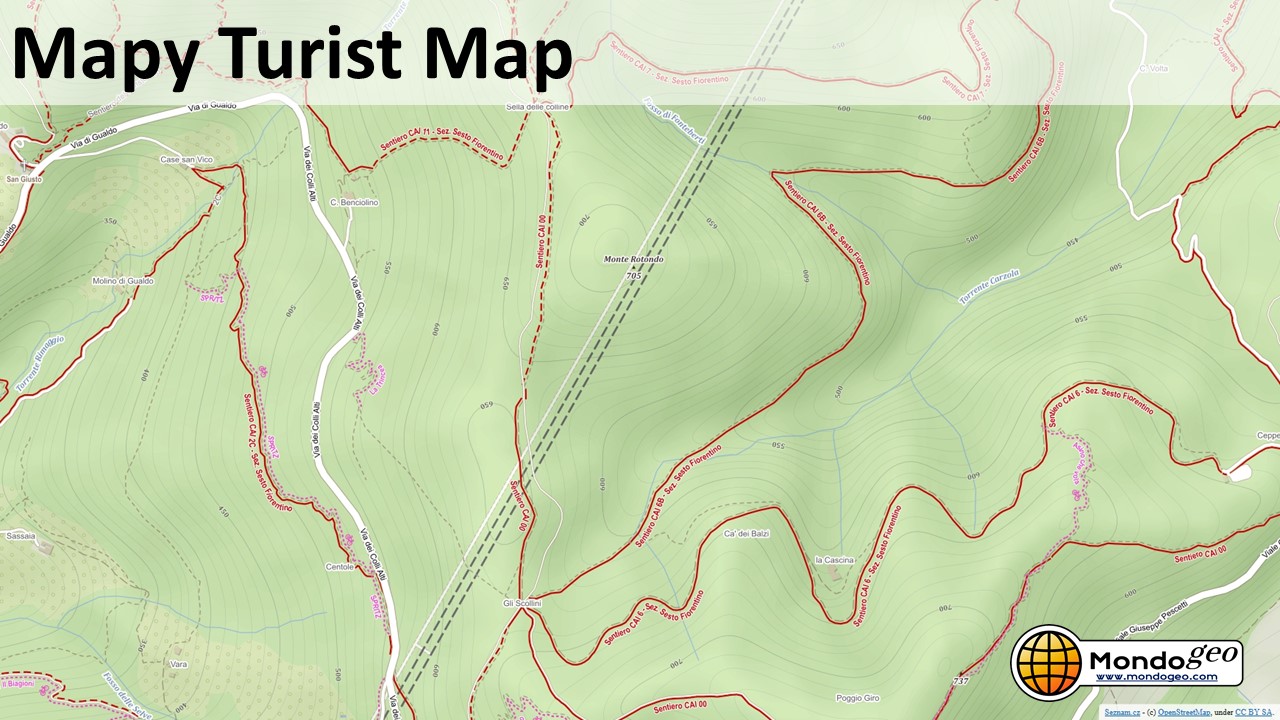

MAPY TURIST MAP: Ottima per escursionismo ed attività outdoor
Mi è stata segnalata la Mapy Turist Map e la riporto volentieri in quanto ha veramente una bella vestizione.
Questa mappa presenta tutti gli elementi necessari per un uso escursionestico e cicloturistico. Curve di livello, ombreggiature, indicazioni chiare dei sentieri, altimetrie, grafica chiara ed essenziale. Sicuramente da valutare per uso outdoor!
La mappa è disponibile nell’elenco di quelle utilizzabili da OkMap per generare mappe localmente.
Grazie a Gian Paolo Saliola che la ha segnalata.
Molto interessante, grazie
Sarebbe utilie conoscere la qualità delle mappe (e dello zoom) quando si scaricano documenti di grandi dimensioni, in quanto spesso, per modalità operative, è meglio avere le mappe già scaricate (non essendoci la connessione)
il mio dubbio è che scaricando ampie zone, la visualizzazione (magari in zoom) non sia così chiara
le stampe che normalmente utilizzo (per l’Italia) sono le ortofoto (mi pare utilizzabili da Mapy Aerial Map) e le IGM (qual’è la mappa da utilizzare più simile ?)
Grazie
Ciao Maurizio,
capisco la tua esigenza di non dipendere dalla disponibilità di un collegamento internet.
In questi casi occorre scaricare l’area che ci interessa quando è disponibile il segnale per averle a disposizione in operatività.
Con il comendo Utilità–>Server mappe puoi crearti delle immagini delle mappe che ti interessano. Sono immagini e quindi statiche. Come se fossero la scansione di una mappa cartacea. Se ti occorrono più livelli di Zoom occorre che crei più mappe.
Per quanto riguarda la sorgente puoi scegliere fra quelle a disposizione lencate fra i server del software.
Ciao
Salve,che tipo di reticolo dovrà essere utilizzato?Ad esempio,al momento avrei bisogno di usare per un’escursione WGS84 32N..In che scala vengono scaricate le mappe (sempre se é possibile scegliere)?Per la stampa (é possibile salvare tutto in
.PDF?) cartacea é possibile apporre il reticolo (tipo 1:10000) e coordinate Zero di riferimento? Grazie in anticipo…Saluti
Ciao Luca,
una volta che hai scaricato la mappa la puoi gestire come una normale mappa disponibile in locale.
Avrai il file immagine, spesso in formato jpeg, ed il relativo file di calibrazione, .okm.
A questo punto potrai abilitare la visualizzazione del reticolo in sovraimpressione e stasmparla a tuo piacere con il relativo reticolo.
Ciao
