Evidenziare la pendenza di una traccia con le sfumature di colore



Video: Evidenziare la pendenza di una traccia tramite sfumature di colore

Una nuova prestazione di Okmap permette di evidenziare le varie pendenze su una traccia usando colori differenti per pendenze diverse.

Vediamo come farlo nel video:

La pendenza

La pendenza ed il suo calcolo

La pendenza

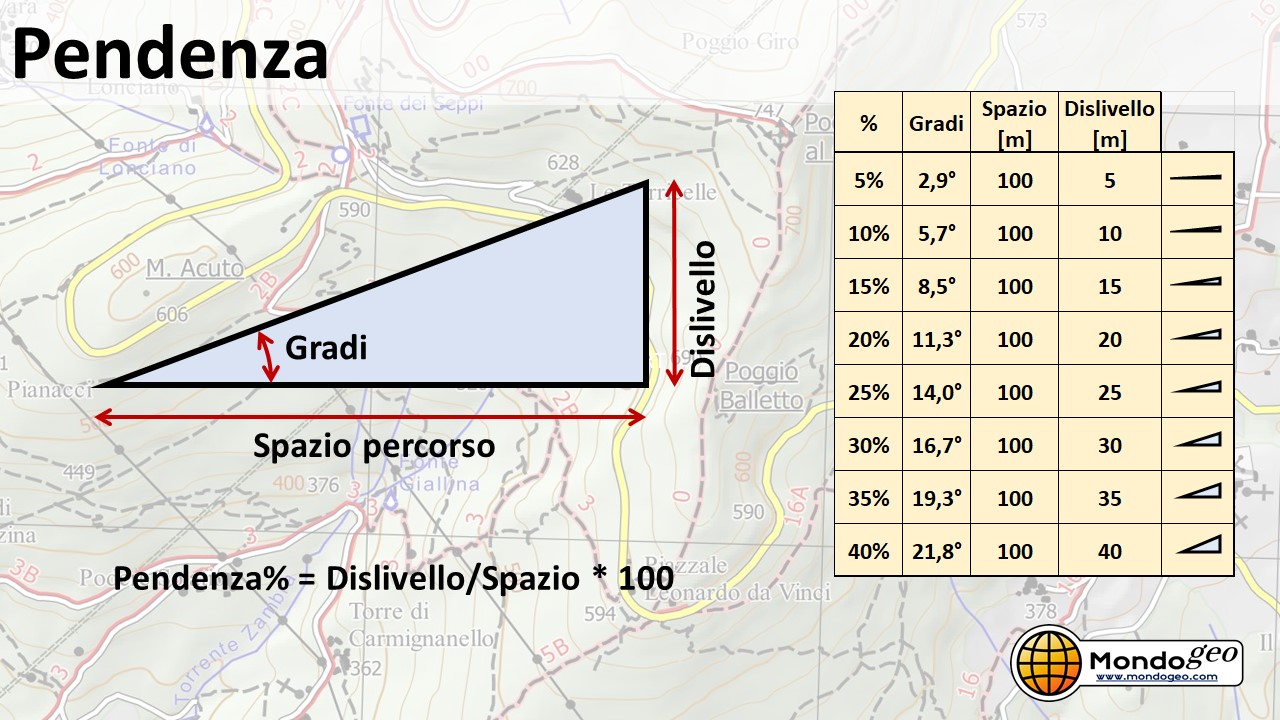

La pendenza di un terreno esprime la sua inclinazione rispetto al piano orizzontale.
Questa si esprime in % oppure in gradi.

CustomMap da OkMap: impostazioni

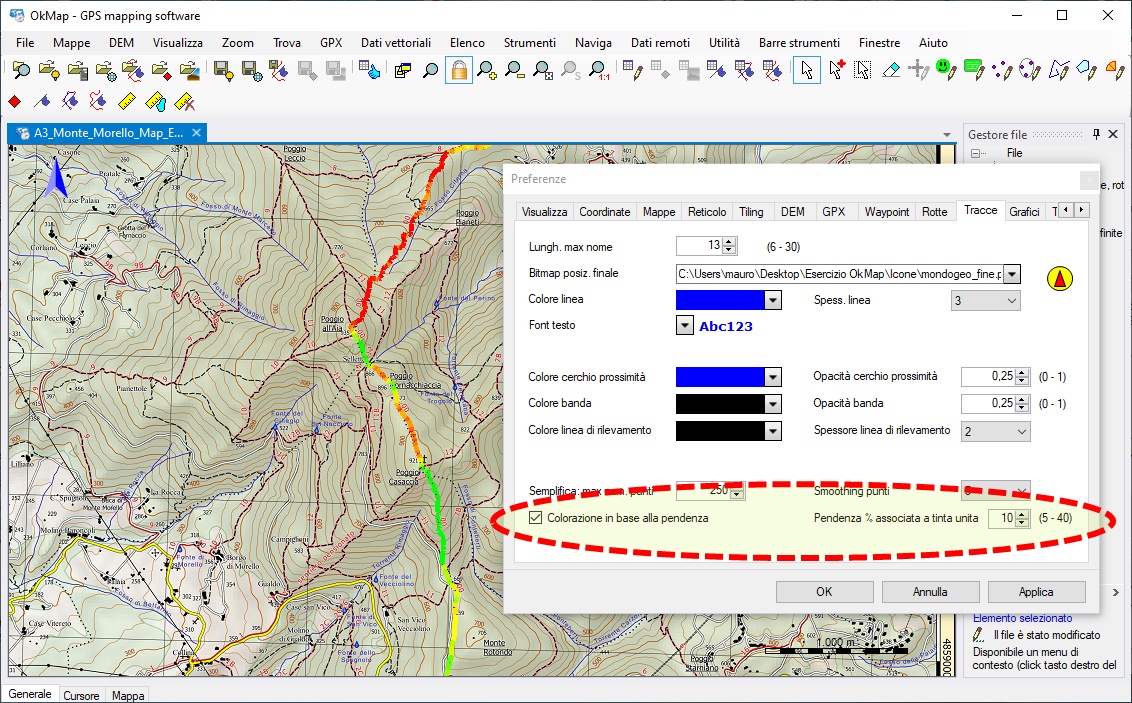

Impostazione di Okmap per visualizzare la pendenza con colori variabili

Dal menù:

Utilità –>Preferenze –> Preferenze –> Tracce

è possibile abilitare questa funzionalità selezionando la voce “Colorazione in base alla pendenza”.
Si può poi variare il valore della pendenza % associata a tinta unita dal 5% al 40%. Questo valore determina la pendenza a cui si raggionge la tinta unita. E’ bene sceglierlo in base al percorso che dobbiamo analizzare o alle Vs. esigenze di evidensiazione della pendenza.

CustomMap da OkMap: impostazioni

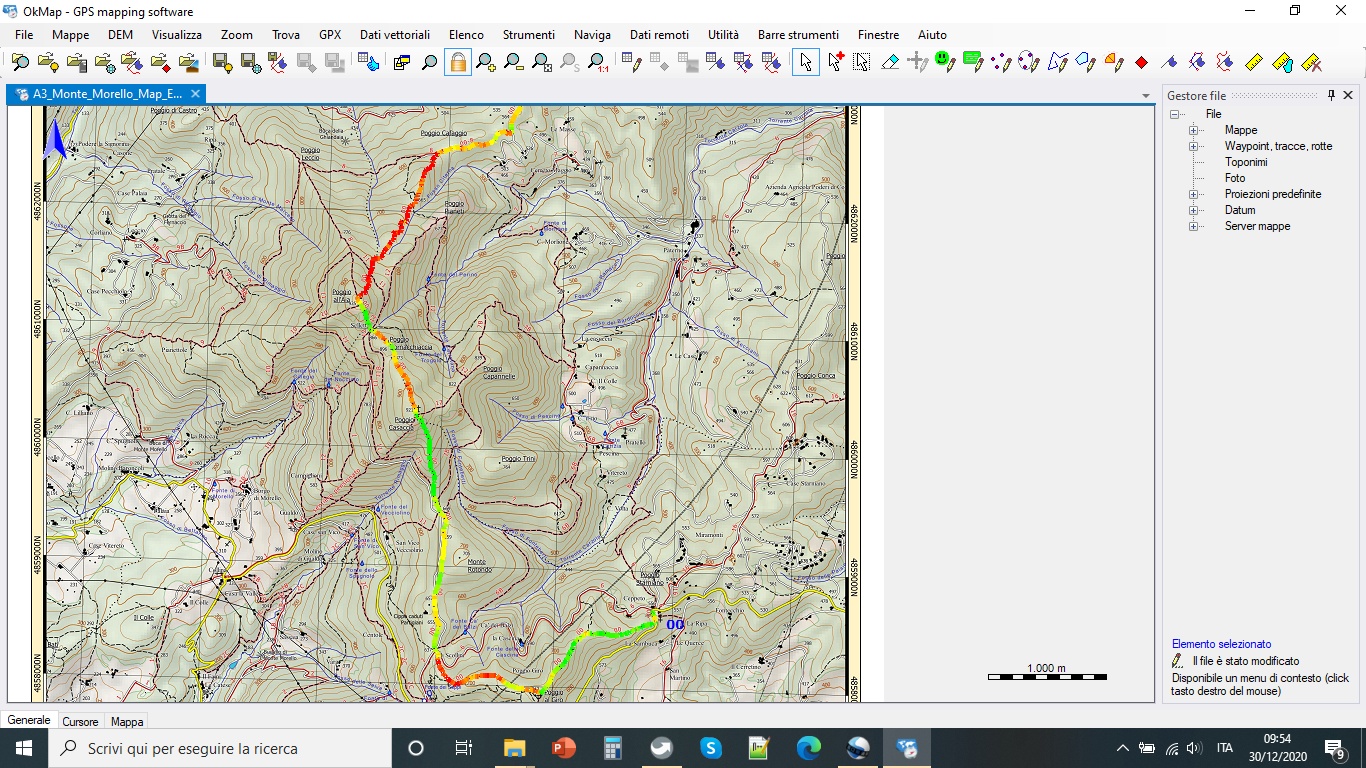

Traccia su Okmap con evidensiazione colorata della pendenza

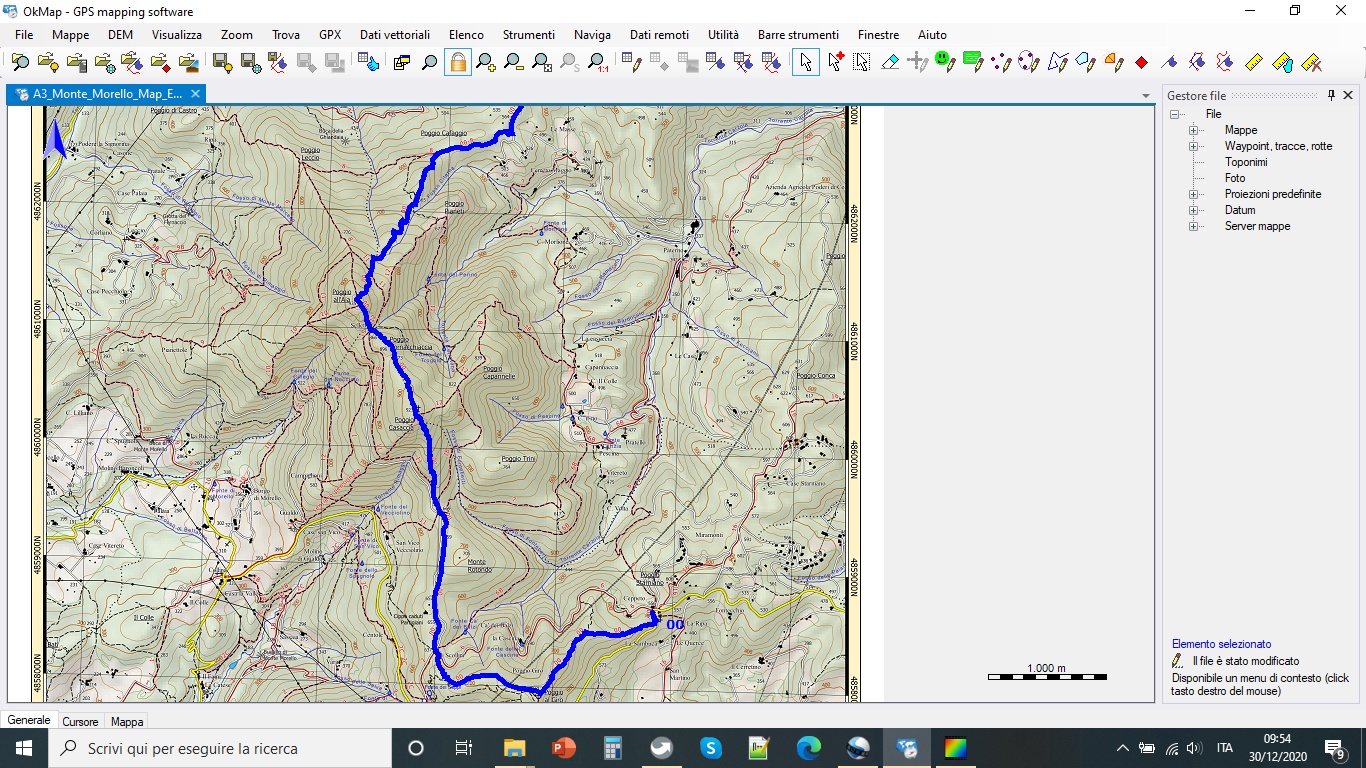

La stessa traccia senza evidensiazione della pendenza fornisce informazioni più complete e di immediata lettura.

GIALLO/PIANO. La parte gialla indica un percorso pianeggiante.

GIALLO –> ROSSO/SALITA. Arancio fino al rosso intenso indica salita tanto più ripida quanto più è intenso il colore.

GIALLO –> VERDE/DISCESA. Verde chiaro fino al verde intenso indica discesa tanto più ripida quanto il verde è intenso.

Da notare come il senso di percorrenza della traccia muti le salite in discese e viceversa.

CustomMap da OkMap: impostazioni

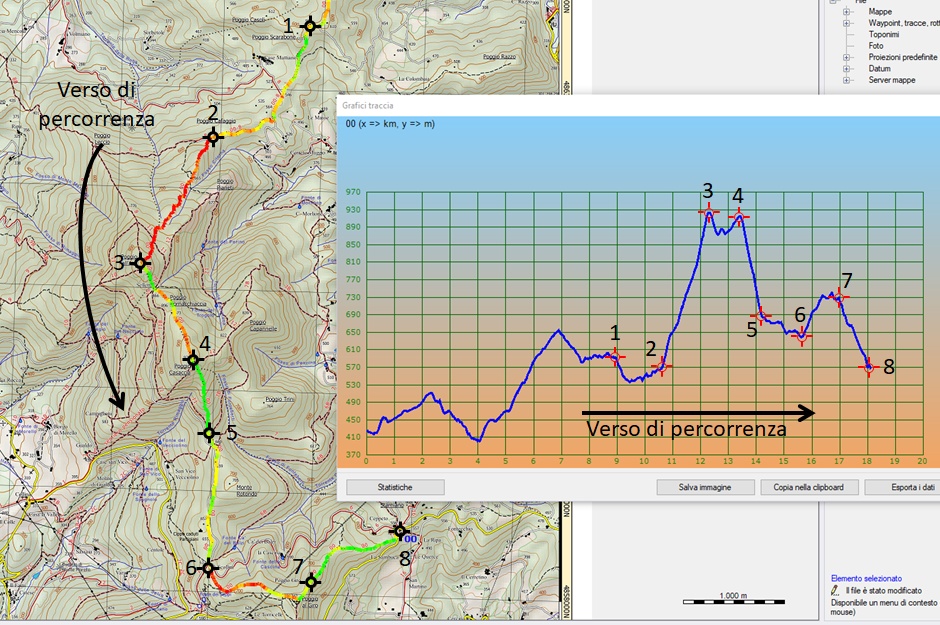

L’immagine a fianco mette in corrispondenza i punti della traccia con il grafico dell’altimetria. Da questo si riesce a evidenziare come la rappresentazione a colori variabili della pendenza illustri l’andamento della pendenza.

La mappa di Monte Morello

Come base degli esercizi è stata usata la mappa di Monte Morello georiferita.
Sotto è possibile scaricare la versione in pdf per la stampa e quella georiferita per usarla in OkMap.

Mappa di Monte Morello A4 V06 by Mondogeo

Mappa di Monte Morello georiferita

Immagine della mappa di Monte Morello con file di calibrazione okm pronta per essere caricata in OkMap.
ATTENZIONE, dopo aver scaricato il file occorre decomprimerlo, i due files sono in un unico file compresso .zip.

CustomMap Okmap

Il file gpx della traccia utilizzata

Nel video si usa una traccia come esempio. Sotto è possibile scaricarla per fare delle prove.
Il file gpx è in una cartella compressa di tipo zip. Occorre decomprimerla prima di utilizzare il file gpz.

Traccia GPX (in un file zip compresso)
