Video: Grafici, relazione fra punti traccia e del grafico

OkMap può generare i grafici altezza-distanza, altezza-tempo ed altri delle tracce.
Nel video vediamo come mettere in relazione precisa i punti del grafico con quelli della traccia con varie modalità.

Breve riassunto per immagini del video su come mettere in relazione i punti del grafico con quelli della traccia in modo preciso
trova su mappa dal grafico con okmap

Trova su mappa

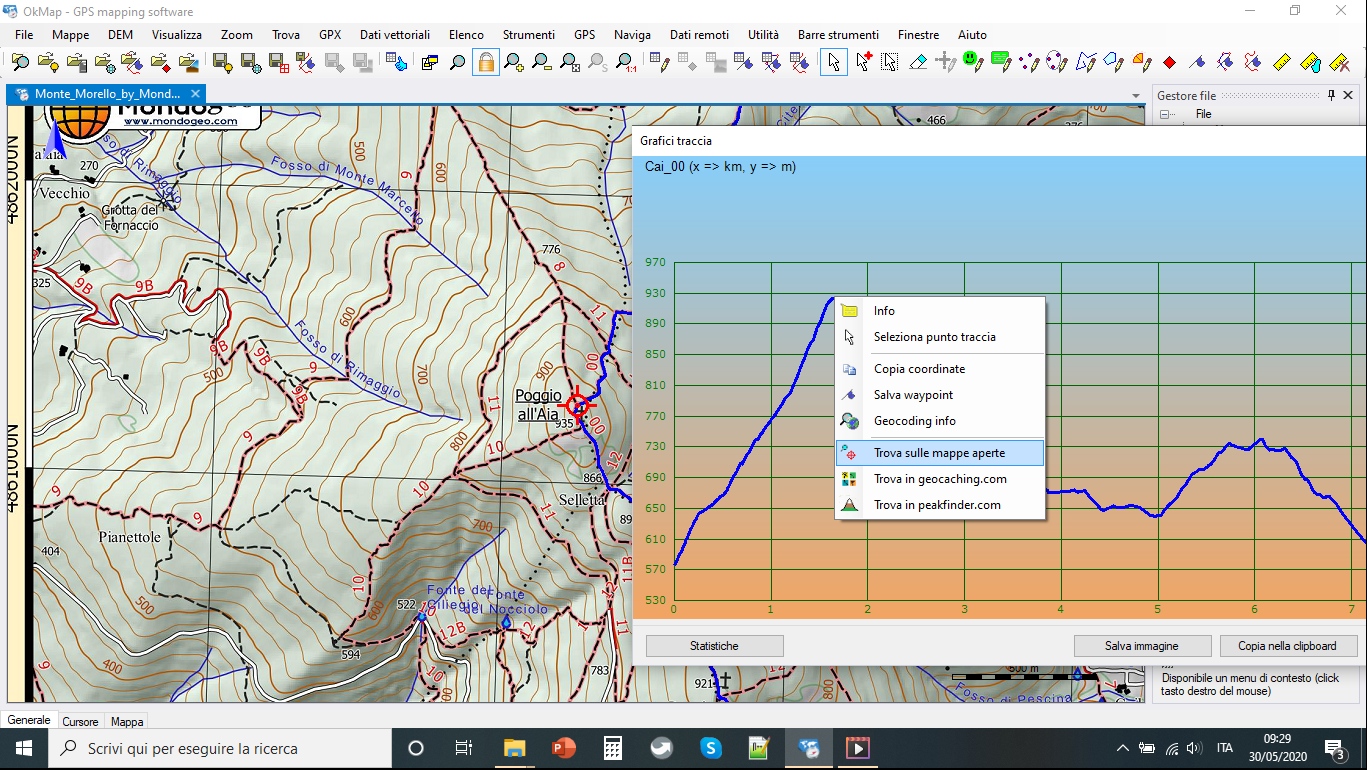

Facendo click con il pulsante destro del mause su un ponto del grafico si apre il menù contestuale e dando il comando:

Trova sulle mappe aperte

La mappa verrà centrata nel punto in oggetto ed un collimatore rosso indicherà il punto preciso

crea waypoint con okmap sul grafico

Salva Waypoint

Tramite il comando del menù contestuale:

Salva waypoint

è possibile creare un waypoint sulla mappa in corrispondenza esatta del punto indicato sul grafico.

proietta waypoint sul grafico con okmap

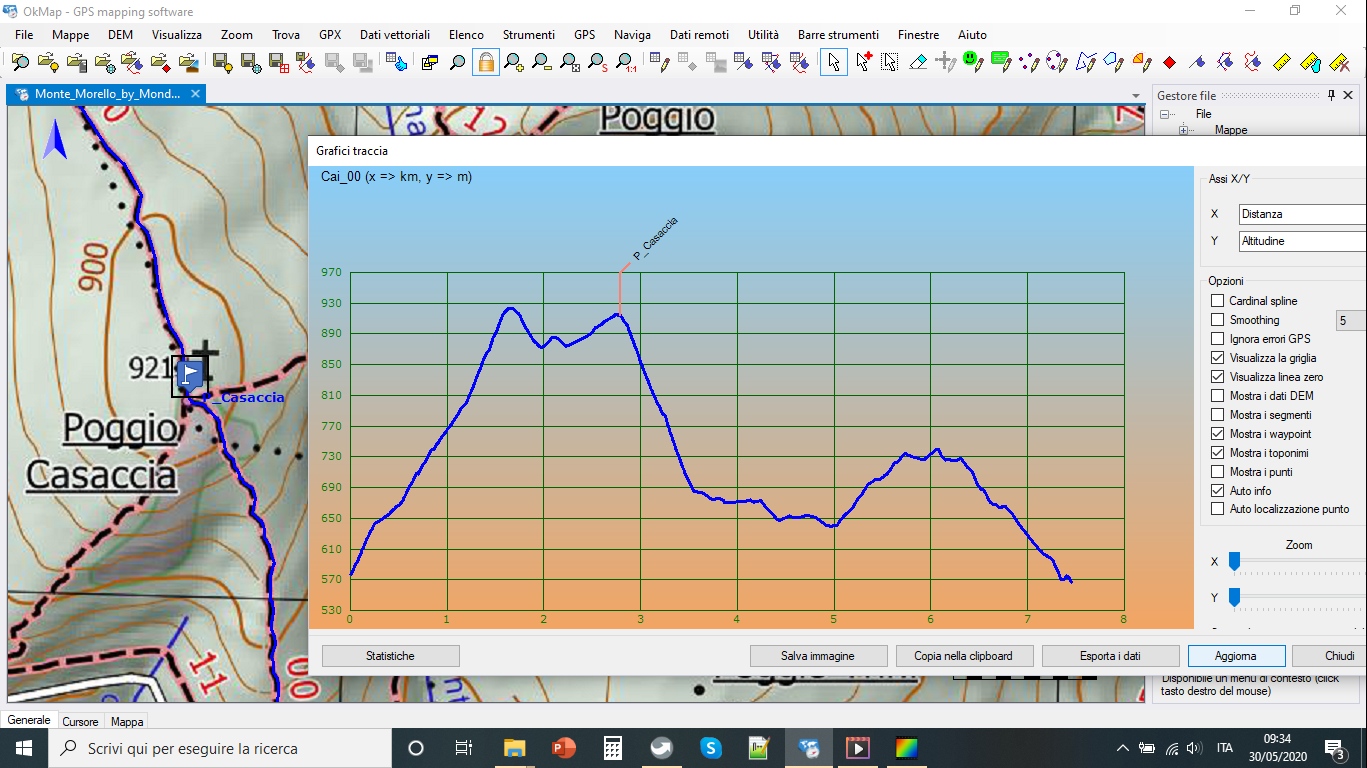

Rappresentare waypoints sul grafico

Tutti gli waypoints sulla traccia, o nelle immediate vicinanze della traccia stessa, vengono rappresentati sul grafico.
Questo crea dei chiari punti di riferimento

E’ possibile aggiungere nuovi waypoints anche con il grafico aperto. Dopo averli creati per visualizzarli occorre clikkare sul pulsante aggiorna.

azzera coordinate su okmap

Cancellare il collimatore

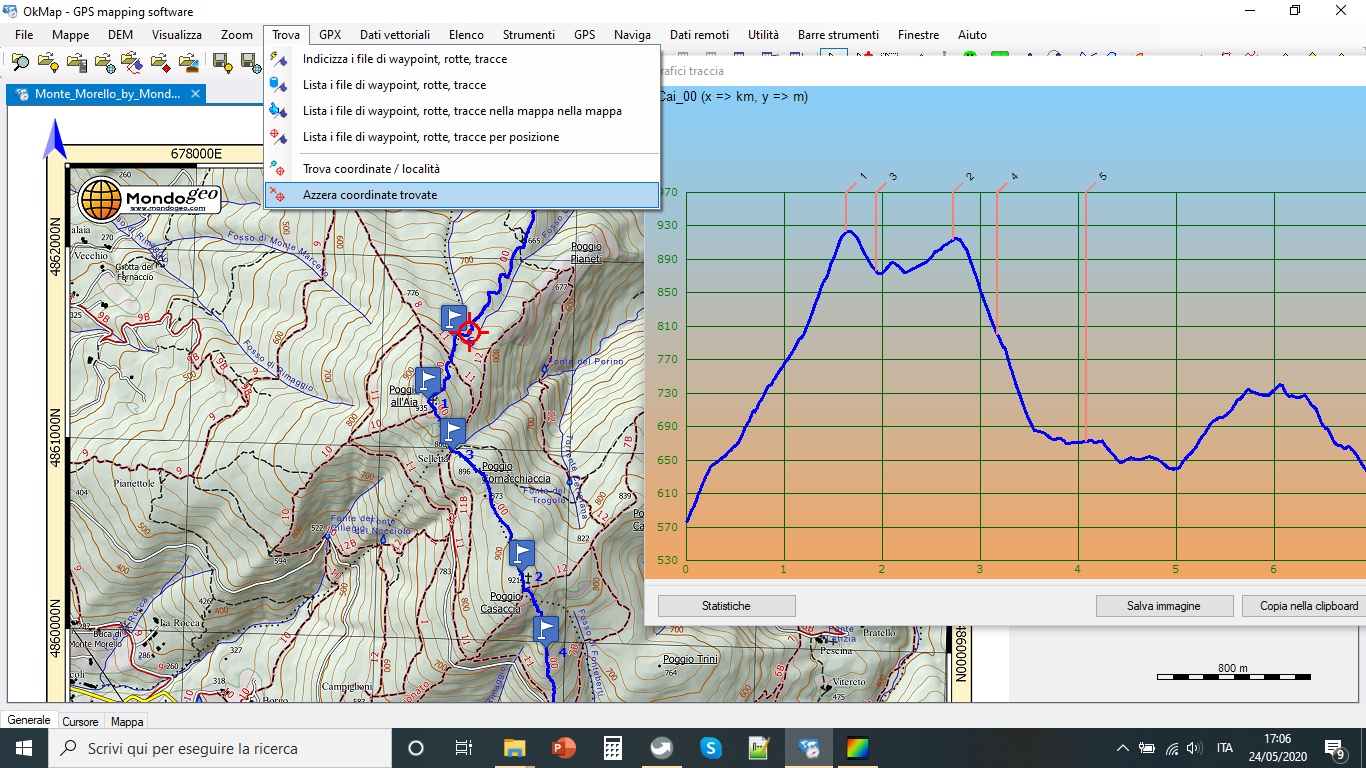

Per cancellare il collimatore rosso dalla mappa si usa il comando:

Trova –> Azzera coordinate trovate

La mappa di Monte Morello

Come base degli esercizi è stata usata la mappa di Monte Morello georiferita.
Sotto è possibile scaricare la versione in pdf per la stampa e quella georiferita per usarla in OkMap.

Mappa di Monte Morello A4 V06 by Mondogeo

Mappa di Monte Morello in scala 1:25000 in formato pdf

Mappa in formato pdf pronta per la stampa.
ATTENZIONE, stampate senza alcun ridimensionamento per non alterare la scala. I quadrati del reticolo dovranno avere una dimensione di 4 cmx 4cm. Misure diverse indicheranno errori nel settaggio della stampa e la mappa ottenuta non avrà la giusta scala.

Mappa di Monte Morello georiferita

Immagine della mappa di Monte Morello con file di calibrazione okm pronta per essere caricata in OkMap.
ATTENZIONE, dopo aver scaricato il file occorre decomprimerlo, i due files sono in un unico file compresso .zip.

LA TRACCIA DEL SENTIERO CAI 00 di MONTE MORELLO

monte morello maps

Disponibile in formato gpx la traccia del sentiero 00 di monte Morello compresa nella mappa in formato A4

Cai 00, traccia del sentiero compresa nella mappa A4

Tutte le tracce complete dei centieri di Monte Morello in formato gpx sono disponibili nell’articolo dedicato alla mappa di Monte Morello:

Monte Morello Maps
